Кабелеукладчик KS45x75-R100
Артикул: WB-002577
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002577 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 45 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 65 |
| Внешняя ширина, мм: | 108 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS45x75-R100: R 100 мм, внутренние 45 × 75 мм

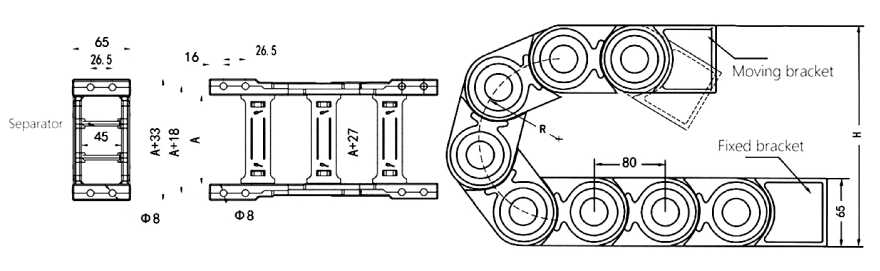

Размеры KS45x75-R100 по таблице
Цепь KS45x75-R100 имеет радиус изгиба 100 мм. Её внутренняя высота — 45 мм, внутренняя ширина — 75 мм, внешняя высота — 65 мм, внешняя ширина — 108 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS45 | 45х75 | 65х108 | 100 |
Сечение KS45x75-R100 и заполнение 80 %
Для внутреннего сечения 45 × 75 мм площадь равна 3375 мм² (высота × ширина). Заполнив 80 % внутреннего сечения, получаем рабочую площадь 2700 мм².
Крышки и радиус KS45x75-R100
Описание KS45x75-R100 сообщает, что защёлки цепи (верхние и нижние крышки) полностью открываются для укладки кабелей управления и питания, очистки и обслуживания. Длинный ход требует учёта свободнонесущей длины и опор. Открытая цепь удобна для осмотра и замены линий. Проверка по радиусу такая: радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Заявка на KS45x75-R100 с внутренней шириной 75 мм: сообщите положение монтажа, условия работы, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, а также длину перемещения. Фото цепи, которую заменяют, или чертёж — при желании.
