Кабелеукладчик KS55x100-R150

Name: KS55x100-R150
Brand: WorldBelt
SKU: WB-002676

Артикул: WB-002676

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик KS55x100-R150 с внутренним сечением 55x100 мм: пластиковая открытая цепь серии KS, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-002676
Производитель:	WorldBelt
Серия:	KS
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	55
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	150
Внешняя высота, мм:	74
Внешняя ширина, мм:	131
Число секций:	1
Раздел:	Открытые

Кабелеукладчик KS55x100-R150: открытая цепь, внутреннее сечение 55x100 мм

Размеры KS55x100-R150

По таблице для KS55x100-R150: внешние высота и ширина — 74x131 мм, внутренние высота и ширина: 55x100 мм, радиус изгиба 150 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KS55	55х100	74х131	150

Сечение KS55x100-R150 и заполнение

Площадь сечения (высота × ширина) — 5500 мм² при внутренней высоте 55 мм и внутренней ширине 100 мм. 80 % от 5500 мм² — 4400 мм² рабочей площади.

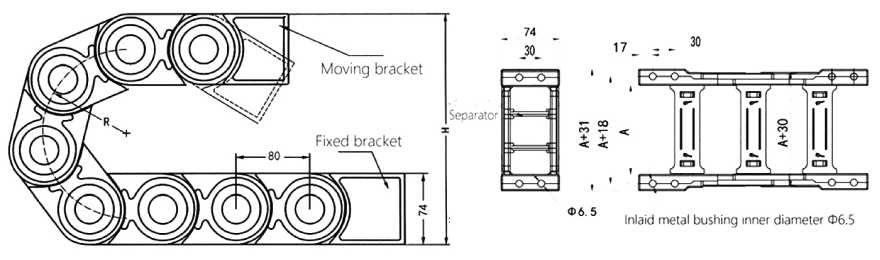

KS55x100-R150 — схема конструкции

KS55x100-R150 — виды концевого крепления

Крышки и подбор цепи

Защёлки цепи (крышки), верхние и нижние, у KS55x100-R150 полностью открываются для очистки, обслуживания и укладки кабелей управления и питания; это отмечено в описании. Описание называет цепь гибкими кабель-каналами, а вес модулей — совсем малым; для оборудования в высокодинамичных условиях она, по нему, подходит. Радиус изгиба цепи (150 мм) сравнивают с допустимым радиусом самого негибкого кабеля: он не должен быть меньше.

Для расчёта KS55x100-R150 нужны: минимальный радиус наименее гибкого кабеля, рабочие условия, монтажное положение, заполнение (состав, масса), длина хода цепи. Чертёж или фото старой цепи можно приложить при желании.
