Открытые пластиковые кабелеукладчики

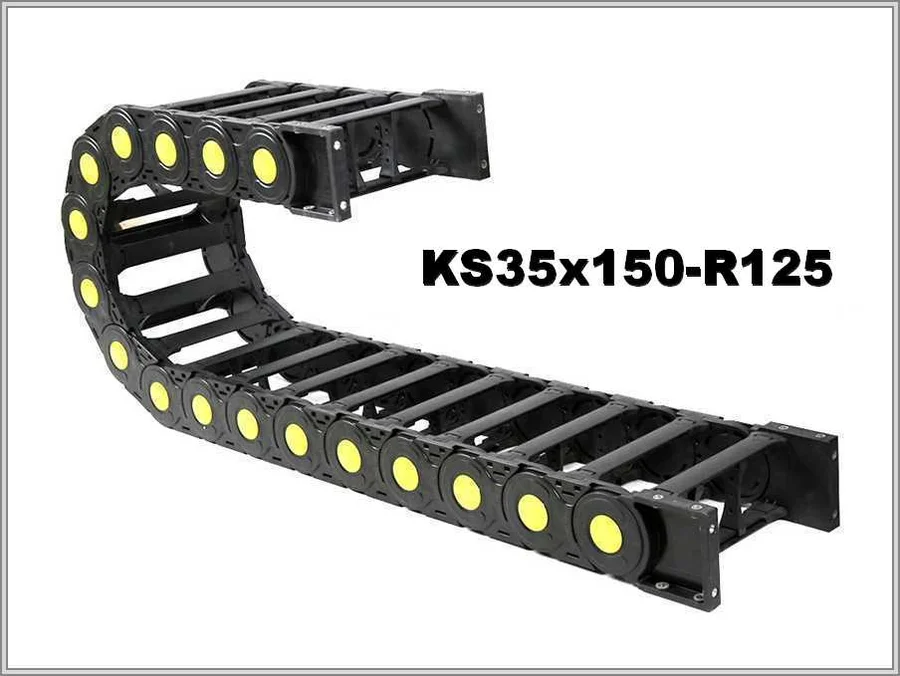

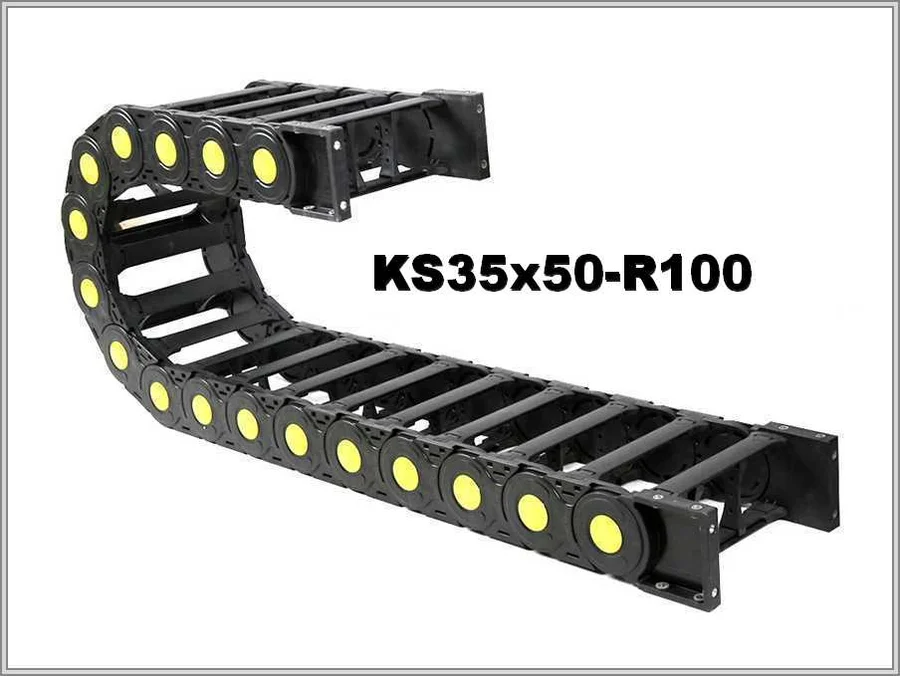

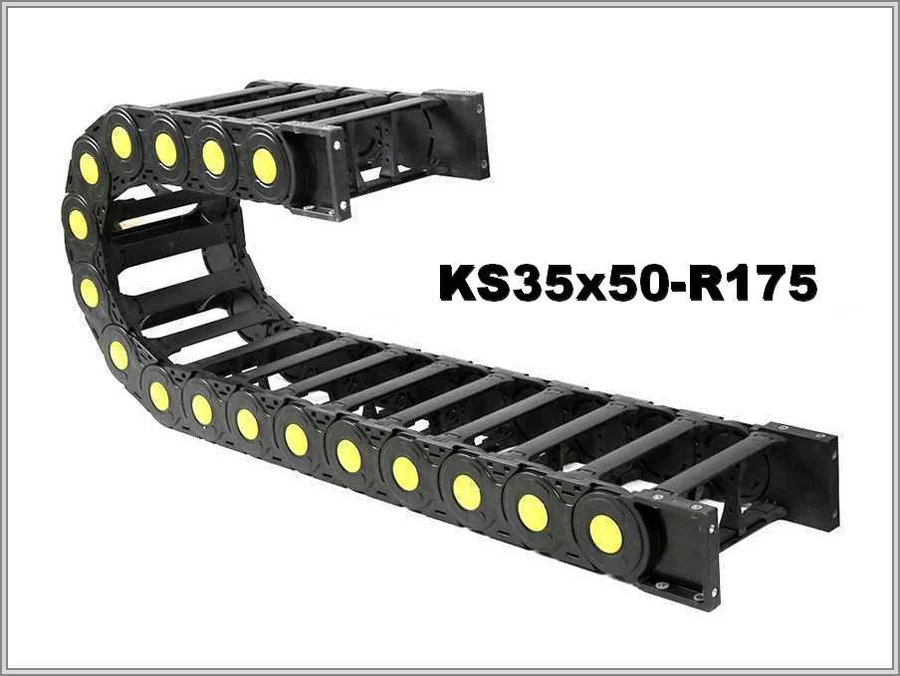

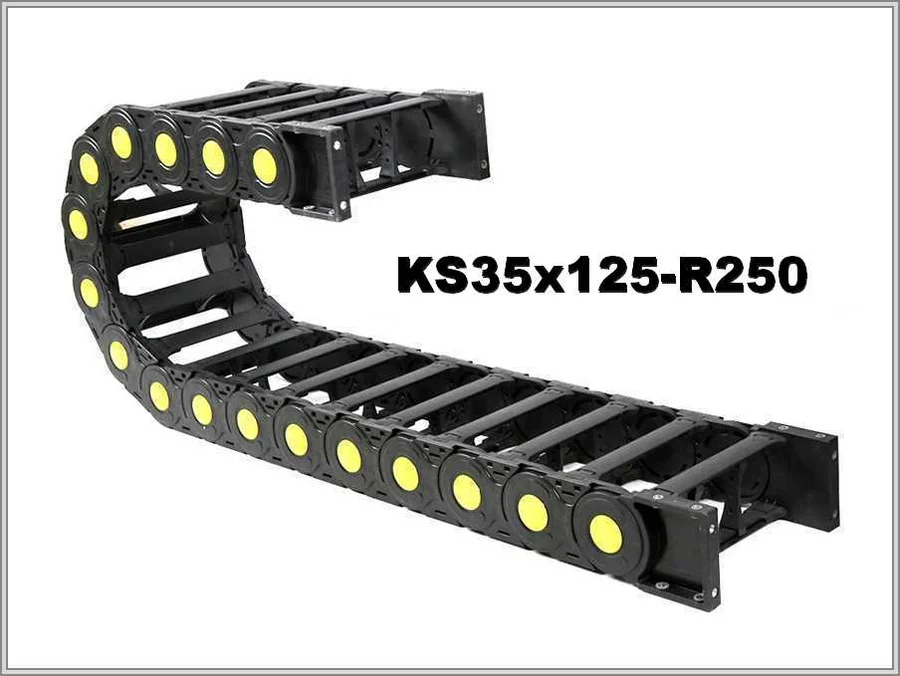

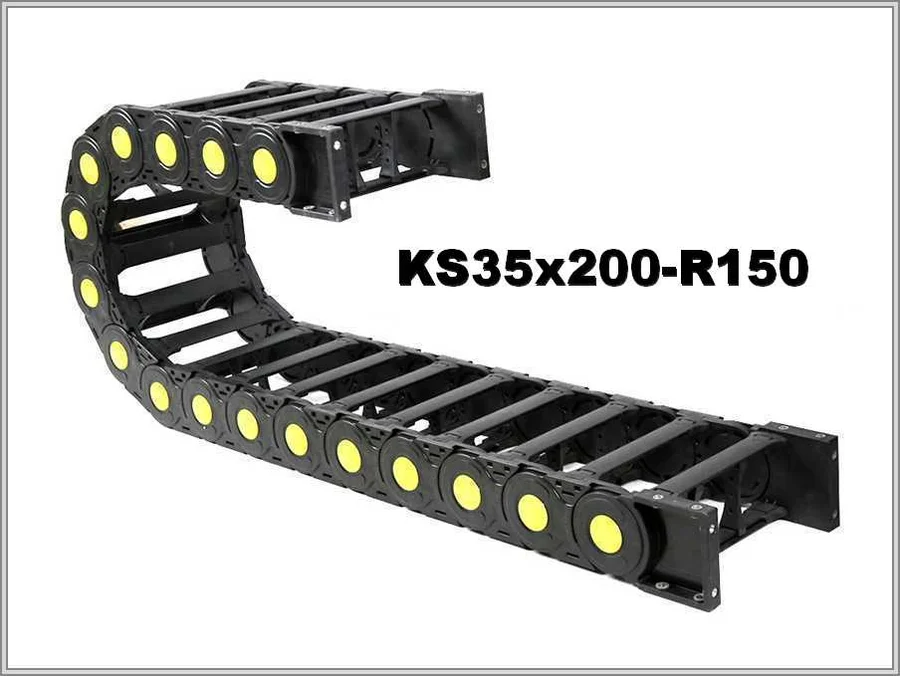

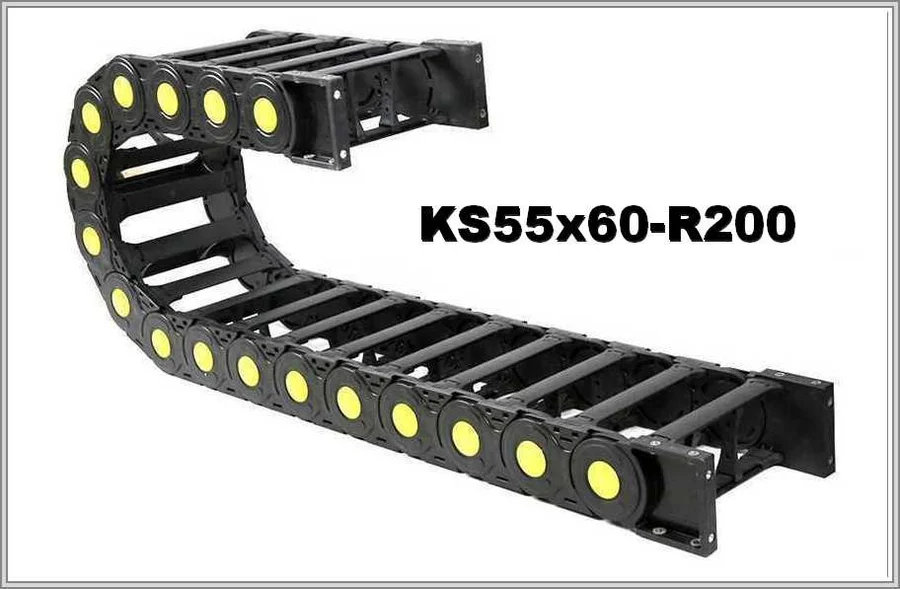

KS: открывающиеся крышки

KS — основная серия раздела, 266 позиций. Крышки звеньев открываются, поэтому кабель укладывают сверху без протягивания через всю цепь, а при ремонте открывают только нужный участок. Широкий размерный ряд KS подходит для многих станочных задач: от тонкого сигнального жгута до смешанного пакета с пневмолиниями. Серия удобна и при поэтапной модернизации: новую линию добавляют в свободное место, открыв крышки, без демонтажа остальных кабелей. Для KS в фильтре удобно сразу задать внутреннюю ширину и радиус: серия многочисленная, и без фильтра список получается длинным.

BX: доступ снизу

В серии BX 41 позиция, в основном малые сечения. У большинства моделей звено открывается снизу, у части — полностью. Нижнее открытие удобно, когда к смонтированной цепи подходят снизу. BX выбирают для лёгких линий датчиков и управления на компактных механизмах. Малые сечения BX подходят компактным осям, где кабель тонкий и нужен небольшой радиус изгиба; у самых малых цепей раздела он начинается с 18 мм. Сторону открытия уточняйте по таблице карточки.

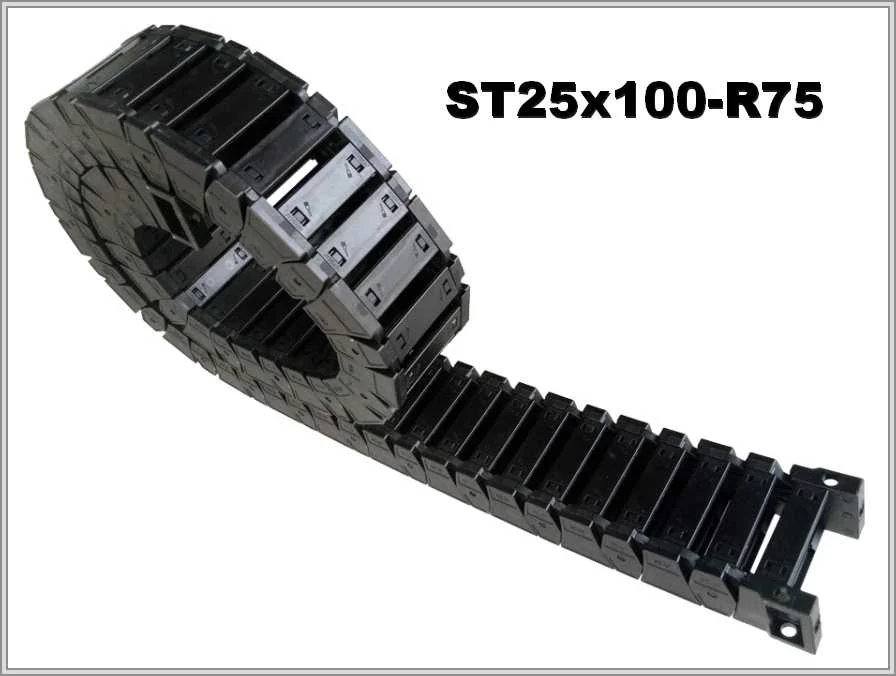

ST и TU

ST (30 позиций) построена по схеме с увеличенной защитой жгута — это вариант для открытой трассы, где кабели нужно прикрыть сильнее, чем в обычной открытой цепи. TU (30 позиций) открывается и сверху, и снизу: её берут, если сторона доступа на месте заранее неизвестна или меняется при переналадке. ST стоит рассмотреть, если закрытая цепь избыточна, а полностью открытая оставляет кабели слишком доступными. TU удобна на узлах, которые монтируют в разных положениях. В обеих сериях по 30 типоразмеров, поэтому выбор по размеру у них уже, чем у KS.

Диапазоны раздела

Внутренняя высота открытых пластиковых цепей — 10–55 мм, внутренняя ширина — 10–200 мм. Радиус изгиба лежит в пределах 18–350 мм, внешняя высота — 15–74 мм. Нижняя граница — миниатюрные цепи для одного-двух кабелей, верхняя — для пакета из нескольких линий с перегородками. Внешнюю высоту сверяют с зазором над трассой, а место под петлю в изгибе прикидывают по радиусу: чем он больше, тем выше петля. Если жгут не помещается во внутреннюю высоту 55 мм, переходите к полиамидным открытым GS.

Типичные задачи

Портальные оси фрезерных и гравировальных станков, линейные модули, упаковочные и сборочные автоматы, манипуляторы с частой переналадкой. Везде, где кабели меняют чаще цепи, открытое исполнение экономит время обслуживания. Если в зоне хода много стружки, открытая цепь не подойдёт — в этом случае смотрят закрытую пластиковую KM. Открытую цепь на таких узлах обычно ставят в зоне, куда стружка и брызги не долетают.

Что указать в заявке

Серию или предпочтительную сторону открытия, внутреннее сечение, минимальный радиус самого жёсткого кабеля, длину перемещения и внешние ограничения по месту. Если известна только маркировка старой цепи, приложите фото и размеры звена для сверки. Для новой установки полезен эскиз узла с положением неподвижного конца цепи и длиной хода.
