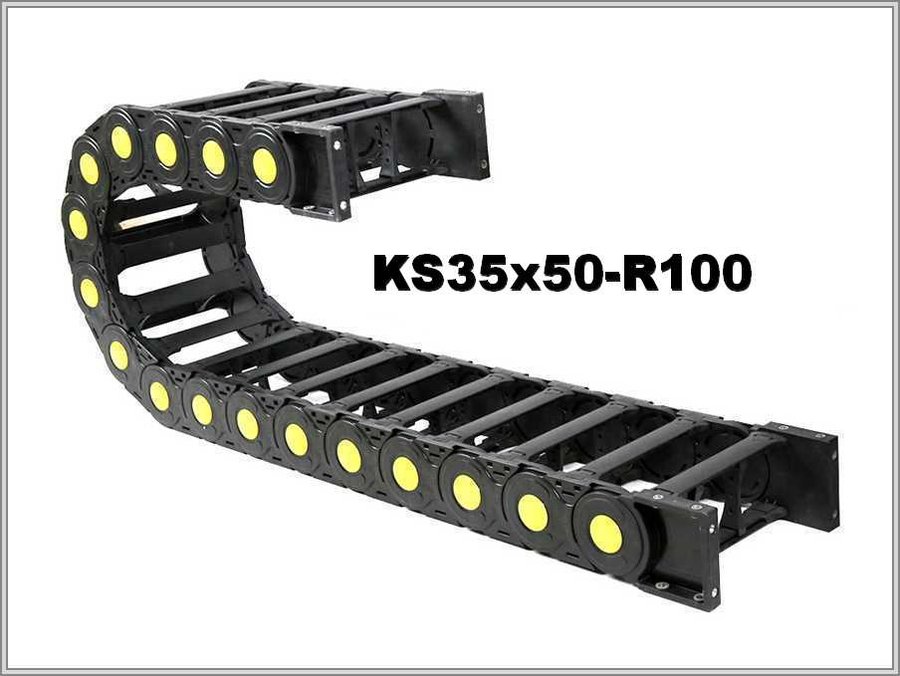

Кабелеукладчик KS35x50-R100
Артикул: WB-002452
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002452 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 78 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS35x50-R100: внешняя высота 55 мм, радиус 100 мм
Внутренние и внешние размеры
Внутри KS35x50-R100 имеет высоту 35 мм и ширину 50 мм. Снаружи высота 55 мм, ширина 78 мм. Радиус изгиба равен 100 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х50 | 55х78 | 100 |
Петля и сечение
Считаем высоту петли по формуле 2R + внешняя высота: 2 × 100 + 55 = 255 мм. Площадь сечения — высота × ширина, то есть 35 × 50 = 1750 мм².
Как открываются крышки
Защёлки цепи (верхние и нижние крышки) полностью открываются для укладки кабеля управления и питания, очистки и обслуживания. От загрязнений цепь, по описанию, очищается очень легко: предусмотрено открытие крышек с двух сторон. При подборе учитывают, что радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
К заявке по KS35x50-R100 добавьте условия работы цепи, допустимый радиус самого жёсткого кабеля, положение смонтированной цепи, перечень заполнения и его массу, а также длину пути цепи. Если хотите, добавьте чертёж или фото старой цепи.
