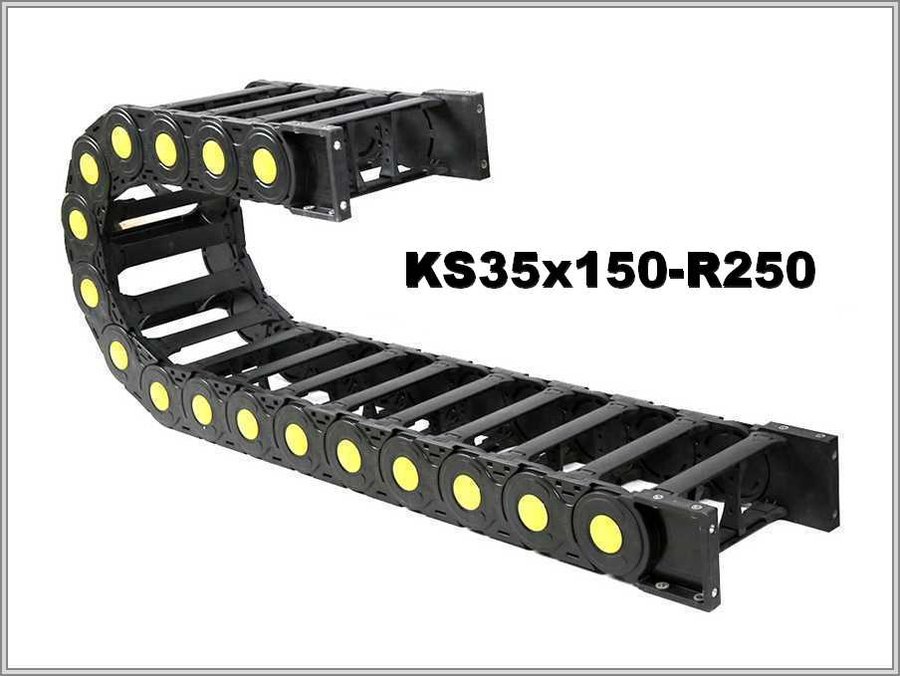

Кабелеукладчик KS35x150-R250
Артикул: WB-002499
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002499 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 178 |
| Число секций: | 1 |
| Раздел: | Открытые |
KS35x150-R250 — кабелеукладчик с радиусом изгиба 250 мм, внутри 35×150 мм
Радиус и размеры
Радиус изгиба KS35x150-R250 составляет 250 мм. Внутренние размеры: высота 35 мм, ширина 150 мм. Внешние размеры: высота 55 мм, ширина 178 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х150 | 55х178 | 250 |
Расчёты по изгибу
Чтобы найти высоту петли, берут 2R + внешняя высота: 2 × 250 + 55 = 555 мм. Длина цепи в изгибе ≈ πR даёт 785,4 мм для радиуса 250 мм.
Что сказано о конструкции
Защёлки цепи (верхние и нижние крышки) полностью открываются под укладку кабеля управления и питания, под очистку и обслуживание. Описание называет конструкцию хорошо продуманной и запатентованной; частые осмотры и обслуживание не нужны. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля, а сечение — с запасом под жгут и разделители.
К заявке по KS35x150-R250 добавьте рабочие условия, монтажное положение цепи, вес и состав жгута, длину пути цепи, а также минимальный радиус самого жёсткого кабеля. Чертёж и фото старой цепи необязательны, но их можно приложить.
