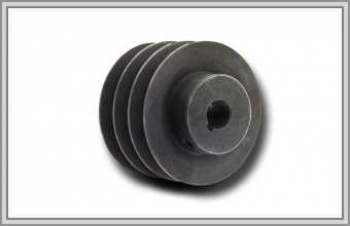

Шкив клиновой SPB на 3 ручья
Артикул: WB-002028
Характеристики
| Артикул: | WB-002028 |
| Производитель: | WorldBelt |
| Раздел: | Шкивы клиновые B и SPB |
Шкив SPB на 3 ручья: канавки, ширина обода и посадка
Прежде чем заказывать трёхручьевой SPB, полезно посчитать скорость ремня — от неё зависят балансировка и выбор материала. Скорость равна π·D·n, делённому на 60000, где D берут в миллиметрах, а n — в оборотах за минуту. Рабочий коридор для клиновых ремней — приблизительно от пяти до тридцати метров в секунду.
Канавки выполняем по заданию: есть чертёж заказчика — по нему, нет — по РТМ 38-40545-79. Три оси через 19 мм и торцевые поля дают обод 63 мм — 2 × 19 + 25. Профиль ручья подробно — в материале про канавки; трёхручьевая классика — версия под B, весь ряд — шкивы B/SPB.
Три канавки SPB: скорость, балансировка, размеры
| Что | Значение |
|---|---|
| Ширина ручья (lp) | 14 мм |
| Под dp вглубь | 17 мм |
| Обод | 63 мм |
| Минимум dp | 140 мм при угле 34° |
| DIN 2211, угол 34° | до dp 190 мм, go 16,14 мм |
| DIN 2211, угол 38° | dp свыше 190 мм, go 16,41 мм |
| Глубина канавки d по DIN | 17,5 мм |
| Скорость ремня свыше 5 м/с | балансировать, класс G6.3 |
Скорость больше тридцати метров в секунду
Здесь растут центробежные силы, и ремень выжимает из канавки. Для такого режима шкив точат из стали 45 — её же берут для малых диаметров. Балансировку точнее G6.3 указывают в чертеже.
Три ремня B вместо SPB?
Нет. Классический ремень ниже узкого, и канавку для него режут менее глубокой, а угол растёт вместе с диаметром четырьмя шагами: первый 34°, последний 40°. Узкий профиль по РТМ получает 34° при dp 140 мм и 40° после 560 мм. Шкивы двух профилей изготавливают раздельно.
Конструкция тела
При ободе 63 мм корпус делают сплошным, на диске или на спицах, а ступица выступает с одного торца либо с двух. От этого зависят масса и то, как деталь встанет на вал.
