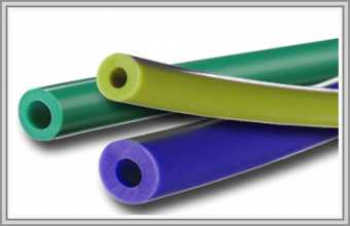

Ремень круглый пустотелый D12, длина 850 мм

Пустотелый ремень 12 мм длиной 850 мм применяют на упаковочном оборудовании, где простой дороже самой запчасти. Кольцо замыкают коннектором прямо на машине, при монтаже его растягивают не более чем на 7 %, а это максимум 60 мм прибавки по длине.

Шкивы по 115 мм здесь стоят с межосевым расстоянием 244–274 мм. О барбах и о том, когда лучше варить, — в статье барб и сварка, остальные исполнения — среди всех D12.

Допуск на размер под заказ — ±200 мм: возьмите за основу 850 мм и назовите нужную длину в диапазоне 650–1050 мм.

Пустотелый ремень на 850 мм: установка и пределы растяжения

Как ставить коннектор

Барб-ниппель вводят в канал ремня с обоих концов, после чего кольцо натягивают на шкивы. Растяжение выше 7 % недопустимо: барб прорежет стенку, и соединение разойдётся. Этот же предел действует при посадке на шкив, подходящий по диаметру впритык; на первом запуске ремень нельзя перетягивать.

Когда всё-таки нужна сварка

Сварка встык допустима и для пустотелого ремня, но внутренний канал нужно сохранить. В обоих случаях торцы должны быть ровными и чистыми. Для тяжёлого постоянного привода надёжнее полнотелый ремень, для быстрой замены — пустотелый. Ориентируйтесь на то, как часто узел останавливают.

Условия упаковочной линии

Загрязнение канавки пылью или остатками материала ухудшает сцепление, а длительный нагрев выше +65 °C снижает упругость. Канавку (6,3 мм по радиусу, 8,4 мм по глубине) держите чистой. На линии с частыми остановками проверьте, не перегревается ли ремень на шкиве, и замерьте температуру во время работы.
