Приводные круглые ремни D 12 мм

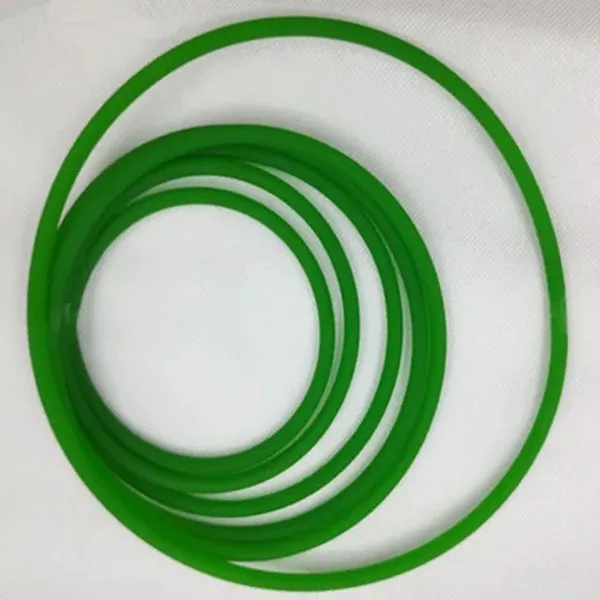

С сечения 12 мм начинается группа ремней повышенной прочности: их ставят туда, где кольца 8–10 мм работают на пределе. Полиуретан PR85 сваривают в кольцо под ваш размер или отгружают метражом.
Дальше — что меняется при переходе с десятки, где такой ремень нужен, расчёт на кордовом кольце и оговорки по пустотелому исполнению.
Круглый ремень 12 мм: когда десяти миллиметров уже мало
Что прибавляется при переходе с 10 на 12 мм
| Параметр | Сечение 10 мм | Сечение 12 мм |
|---|---|---|
| Минимальный шкив | около 95 мм | около 115 мм |
| Окружность такого шкива | ≈ 298 мм | ≈ 361 мм |
| Радиус канавки | ≈ 5,25 мм | ≈ 6,3 мм |
| Глубина канавки | ≈ 7 мм | ≈ 8,4 мм |
Толстый ремень нельзя загонять на мелкий шкив: наружные слои перегружаются, и кольцо разрушается изнутри. Порядок расчёта канавки — в статье про канавку, минимум по всему ряду — минимальный шкив.
Узлы, для которых берут двенадцатый размер
- сельскохозяйственная техника;
- конвейеры с тяжёлыми грузами;
- деревообрабатывающие станки;
- пищевые и упаковочные линии, где нагрузка выросла;

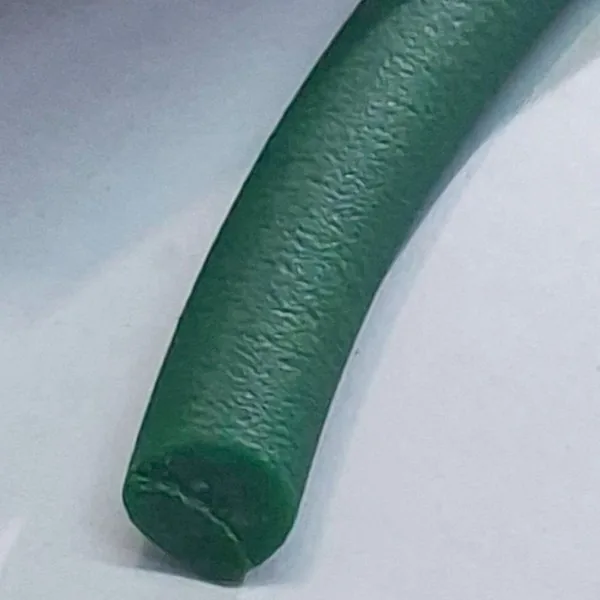

- промышленная вентиляция: усиленный ремень роторного рекуператора — рекуператор D12.

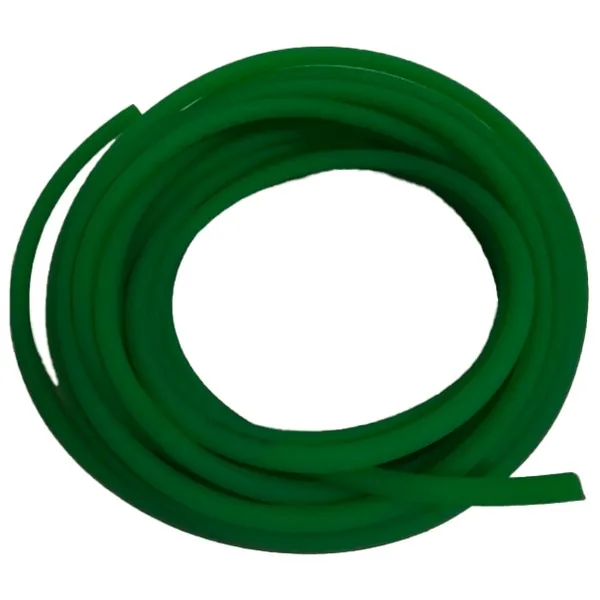

Для типовых конвейеров есть готовые позиции, например полнотелое кольцо D12 × 1200 мм и его более длинный вариант D12 × 1500 мм.
Пример с кордом: шкивы 130 и 170 мм, межосевое 380 мм
Для армированного кольца шкив берут с запасом к минимуму, поэтому здесь 130 и 170 мм, а не 115. Считаем: π × 150 = 471,2; удвоенное межосевое даёт 760; поправка 40² / 1520 = 1,05. Контур — около 1232 мм. Корд почти не тянется, и укорочение составляет всего 3–5 %: кольцо выйдет 1171–1195 мм. Гладкий безкордовый ремень на той же трассе пришлось бы варить на 5–8 % короче, 1134–1171 мм, и подтягивать чаще. Шов кордового ремня держится только на полиуретановой оболочке, поэтому прочность стыка ниже прочности целого ремня — для высоких нагрузок обсудите механический соединитель. Все подробности исполнения — в статье про кордовый ремень; готовый размер — D12 × 950 мм.
Тепло, твёрдость и поведение привода
Около +65 °C упругость полиуретана падает примерно до десятой доли номинала: кольцо цело, но не тянет. Если летом привод слабеет, а зимой в порядке, сначала измерьте температуру у шкива. Твёрдость у нашего ряда 75–95 Shore A, обычный сорт — 85; что она меняет, объясняет материал о твёрдости, тепловые границы разбирает статья про температуру.
Пустотелое исполнение: скорость с оговоркой
Полый ремень с коннектором помогает быстро восстановить остановленный привод, но при максимальных нагрузках передачу ограничивает сам соединитель, а растяжение при монтаже не должно превышать 7 %. Пример позиции — D12 × 850 мм. На постоянную тяжёлую работу разумнее поставить сварной или кордовый вариант.
Как варят кольцо D 12 мм
Отрезок режут строго под прямым углом, торцы очищают от масла и пыли, иначе полиуретан не сплавится. Нагретой пластиной оплавляют оба торца, затем соединяют их ровным усилием и держат без движения 2–5 минут; инструмент при этом нагрет до 240–260 °C. Облой срезают ножом, а шов проверяют руками до установки на привод. Перекос при стыковке даёт биение на шкиве, а неровный рез — слабые зоны в шве.
Перед заказом кольца D 12 мм
- уточните нагрузку и режим смен — от этого зависит, хватит ли одного кольца;
- проверьте, что шкив не меньше 115 мм, а для корда — с запасом;
- сообщите, бывают ли масла, жиры и химические среды;
- решите, нужна ли быстрая замена без сварки.
Соседние размеры
Лёгкий привод справится с кольцом 10 мм; если запаса тяги мало и у двенадцатого, следующая ступень — 15 мм.
