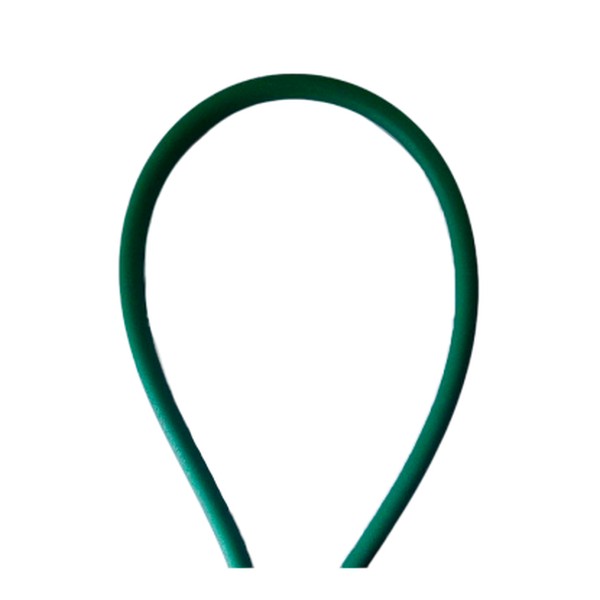

Ремень круглый полиуретановый D15 полнотелый, 1000 мм

Кольцо длиной ровно 1 м из сплошного полиуретана толщиной 15 мм применяют в деревообработке и на тяжёлых конвейерах, где привод нагружен постоянно, а вокруг много пыли.

Расчёт по шкивам: для двух шкивов по 143 мм подходит межосевое расстояние 302–319 мм. Расчётный контур — 1053–1087 мм; при сварке кольцо делают короче контура на 5–8 %.

Ближайшие длины собраны в подразделе D15, а про посадку ремня в канавке — статья канавка шкива.

Под ваш привод увеличим или уменьшим размер: кольцо от 800 до 1200 мм, отклонение от 1000 мм не больше 200 мм.

Установка кольца D15 × 1000 мм на станок и транспортёр

Пыль, опилки и канавка шкива

В деревообработке канавка быстро забивается пылью, и ремень начинает буксовать. Буксование нагревает гладкий полиуретан, а выше +65 °C он теряет упругость. Поэтому канавку регулярно чистят, а ведущий шкив делают с V-образной канавкой: она не даёт кольцу проскальзывать. Если поверхность стала глянцевой, причины разобраны в статье почему оплавился.

Чем кольцо 1000 мм отличается от более длинных

У короткого кольца узкое окно по межосевому расстоянию — 302–319 мм, запаса почти нет. Кольцо 1250 мм оставляет больше места для натяжителя, но вытягивается в миллиметрах сильнее. Перед выбором длины проверьте, хватит ли хода натяжного ролика. Если узел усилят до D18, при той же длине кольца контур останется 1053–1087 мм, но шкивы придётся ставить от 172 мм.
