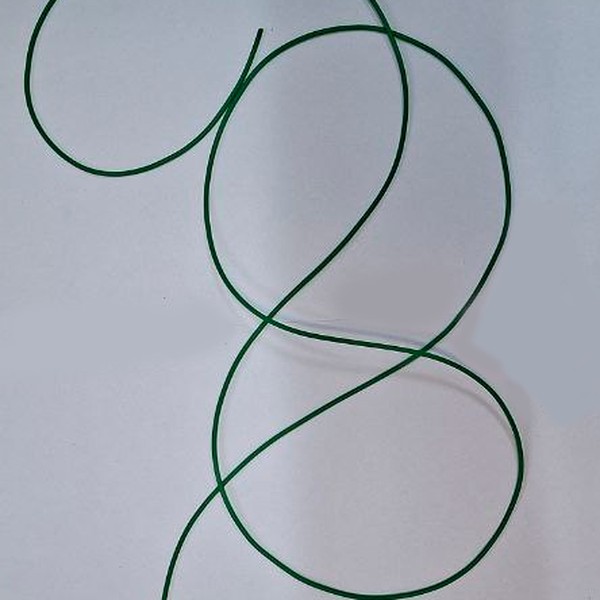

Ремень круглый полиуретановый D2 полнотелый, 250 мм

Кольцо сечением 2 мм и длиной 250 мм ставят в полиграфические механизмы; годится оно и для миниатюрных аудиосистем, и для CD/DVD-приводов, где работает крошечный шкив. Минимальный шкив у ремня 2 мм — 19 мм, окружность — 60 мм.

Для сварки берут контур по шкивам 263–272 мм; при паре минимальных шкивов межосевое расстояние составляет 102–106 мм. Подробнее о шкивах — минимальный шкив, остальные длины — в разделе D2.

Под ваш привод увеличим или уменьшим размер: кольцо от 100 до 450 мм, отклонение от 250 мм не больше 200 мм.

Кольцо 2 × 250 мм в узле полиграфии

Канавка для тонкого ремня

Канавка под такой ремень неглубокая: радиус 1,05 мм, глубина 1,4 мм. Точность посадки ±0,1 мм, шероховатость Ra 0,8–1,6 мкм, поэтому заусенец или грязь в канавке на тонком шнуре сказываются сразу.

Соединение

Сплошное сечение сваривают встык, температура шва 240–260 °C, укорочение под натяг — 5–8 %. При перегреве полиуретан подгорает: такой шов лучше переделать, чем ставить в машину.

Ремень 2 мм или 3 мм

У ремня 3 мм несущая способность выше, но и шкив понадобится от 29 мм. Если места в узле мало, остаются два миллиметра и лёгкий режим; длительный нагрев — до +65 °C.
