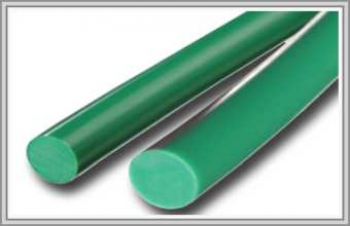

Ремень круглый армированный D2 с кордом, 650 мм

Шнур D2 длиной 650 мм без корда заметно вытягивается; здесь длину держит армирование, и на натяг уходит лишь 3–5 %. Контур по шкивам — 670–684 мм.

Пара минимальных шкивов по 19 мм (окружность 60 мм) даёт межосевое расстояние 305–312 мм. Такой ремень берут в упаковочных линиях и компактных приводах, где ветвь длинная, а сечение малое. О корде — в статье кордовые ремни, о температуре — в материале про нагрев; другие кольца — в D2-подразделе.

Нужен размер немного другой? От 650 мм его можно уменьшить или увеличить до 200 мм — от 450 до 850 мм.

Кольцо с кордом 2 × 650 мм: расчёт и монтаж

Порядок при установке

Сначала посчитайте контур по шкивам, затем уменьшите его на 3–5 %; сварку ведут в диапазоне 240–260 °C. Стык перед установкой осматривают и пробуют руками.

Место шва

В месте стыка корд обрывается, шов держит одна оболочка, так что он слабее самого ремня. Для длины 650 мм отсюда вывод: не перегружайте шов натягом.

Сравнение с полым ремнём

Полое кольцо 2 мм проще ставить без сварки, но оно растягивается, и запас по длине у него ограничен. Для точного хода и длинной ветви разумнее армированный вариант, для быстрой замены — полый. Длительный предел по температуре — +65 °C.
