Приводные круглые ремни D 2 мм
Два миллиметра — самое тонкое сечение в ряду PR85. Такой шнур ставят на крошечные валы, где шкив около двух сантиметров, а работа сводится к протяжке бумаги, нити или лёгкой ленты. Кольцо сварим под вашу длину; в каталоге для D2 есть готовые размеры от 200 до 650 мм.
Тип выбирают по узлу: полнотелое кольцо сваривают встык, пустотелое соединяют коннектором, армированное почти не тянется. Что подойдёт вам — на числах ниже.
Ремень 2 мм: где хватает тонкого шнура, а где уже нет
Куда попадает шнур в два миллиметра

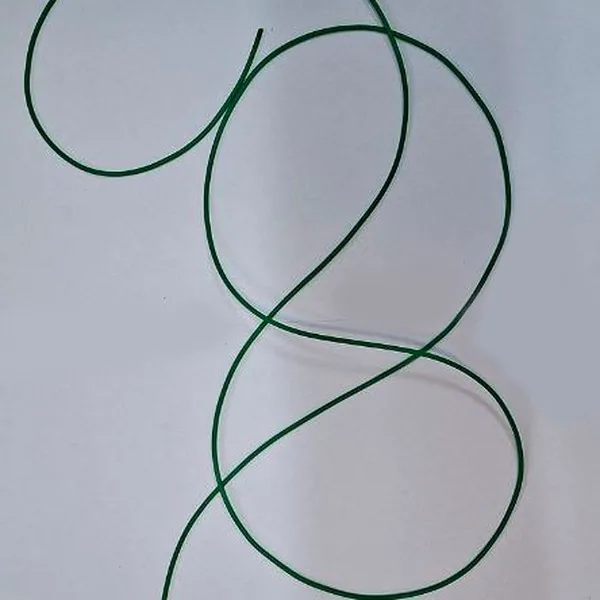

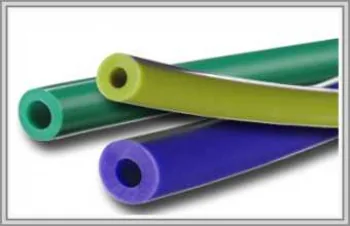

Чаще всего это печатные и текстильные машины, упаковочные головки и короткие конвейерные секции. Так размечены и наши карточки: D2 × 250 мм — для полиграфии, D2 × 300 мм — для текстильных машин, пустотелый D2 × 600 мм — для упаковочных машин. Пищевые лёгкие линии тоже входят в круг задач: гладкое кольцо легко отмыть.
Шкив и канавка под ремень 2 мм
| Величина | Значение |
|---|---|
| Наименьший шкив | 19 мм |
| Обхват такого шкива | около 60 мм |
| Радиус канавки | 1,05 мм |
| Глубина канавки | 1,4 мм |
Если посадочное место меньше 19 мм, полиуретан перегибается слишком круто и рвётся изнутри, а не на шве. При длительном нагреве выше +65 °C шнур теряет упругость и перестаёт тянуть.
Считаем кольцо: шкивы 20 и 36 мм, ось 130 мм
По формуле контур выходит около 348 мм. Гладкое кольцо без корда сваривают короче на 5–8 %, то есть на 321–331 мм; с кордом убавка 3–5 % даёт 331–338 мм. У пустотелого ремня иная логика: растяжение не более 7 %, для длины 600 мм это прибавка до 42 мм. Формулу разбирает статья расчёт длины.
Какую ось закрывают готовые кольца

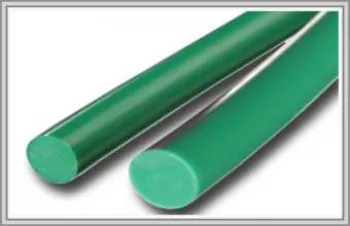

Если ваши шкивы минимальные, по 19 мм, то оси подойдут такие: кольцо 200 мм — 75–79 мм, 250 мм — 102–106 мм, 300 мм — 128–133 мм, кордовое 650 мм — 305–312 мм, пустотелое 600 мм — 270–291 мм. Для других шкивов считайте отдельно, как в примере выше.
Шов на тонком шнуре
Кольцо D2 варят встык при 240–260 °C. Торцы режут строго под 90° и очищают от пыли и масла: иначе полиуретан не сплавится, а шов порвётся в первые часы работы. Нагрев торцов занимает 10–30 секунд, затем их сводят и не двигают 2–5 минут. Облой срезают ножом, соединение проверяют руками ещё до монтажа. Слишком сильный нажим выдавливает расплав, и в шве остаётся мало материала. Порядок работ — в материале сварка пошагово.
Два миллиметра или три
Не хватает тяги — переходят на 3 мм: шкив вырастает с 19 до 29 мм, радиус канавки — с 1,05 до 1,58 мм. Если же шкивы совсем малы, D2 остаётся единственным вариантом ряда. Полнотелые кольца хороши для постоянных приводов, пустотелое — когда узел часто обслуживают.
Что уточнить перед заказом D2
- Не меньше ли 19 мм наименьший шкив.
- Как часто менять кольцо: редко — сварное, часто — с коннектором, см. пустотелые ремни.
- Поверхность: гладкая тише, шероховатая проскальзывает при задержке изделия (чем отличаются).
- Есть ли масло, жир или мойка, и какая температура рядом с узлом.
Для средних нагрузок загляните к пасикам 3 мм и ремню D4; вопросы по вашему узлу — через контакты.
