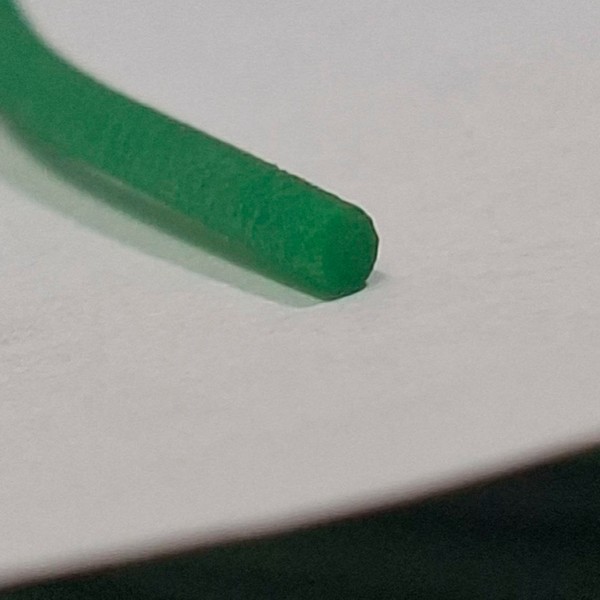

Ремень круглый полиуретановый D3 полнотелый, 450 мм

Кольцо D3 длиной 450 мм рассчитано на механизмы, где нужны плавный ход и малое сечение: приборная автоматика, бытовые магнитофоны, проигрыватели винила. Ремень сплошной, без корда, в работе он вытягивается, поэтому контур по шкивам для него берут 474–489 мм.

Возьмём два минимальных шкива по 29 мм, окружность каждого — 91 мм. Тогда межосевое расстояние выйдет 191–199 мм. Остальные длины — в подразделе «другие D3», проверка шкива — в материале про минимальный диаметр.

Длину этого кольца можно увеличить или уменьшить в пределах ±200 мм: изготовим от 250 до 650 мм вместо 450 мм.

Параметры кольца 3 × 450 мм

Сварка и проверка перед установкой

Сначала торцы оплавляют (нагрев торцов 240–260 °C) и сводят встык ровным усилием; пока шов остывает, кольцо не трогают. Длину заранее сокращают на 5–8 %: полиуретан вытягивается необратимо, и запас закладывают сразу. Мерить по изношенному ремню нельзя, он уже растянут; лучше рассчитать длину по диаметрам шкивов (формула длины). Облой срезают, шов проверяют руками.

Когда 3 мм недостаточно

Если тяги не хватает, следующий размер — D4: шкив для него нужен около 38–40 мм, и канавка будет другой. Для совсем лёгких узлов есть D2 со шкивом от 19 мм. Горячий полиуретан теряет упругость, поэтому длительный нагрев узла выше +65 °C недопустим.
