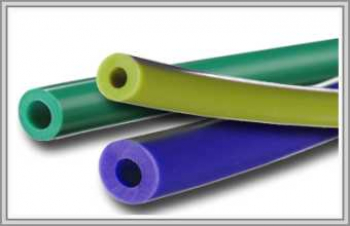

Ремень круглый пустотелый D3, длина 350 мм

Полый ремень не укорачивают на 5–8 %, как сплошной: при установке он растягивается, но не больше чем на 7 %. Для кольца 350 мм прибавка составит не более 25 мм, и шкивы нужно подобрать так, чтобы длина по ним вписалась в этот запас.

При шкивах 29 мм межосевое расстояние составляет от 129 до 142 мм. Для текстиля удобна быстрая замена: как ставится ниппель, рассказано в материале о коннекторах, все ремни 3 мм — в подразделе D3.

Карточка задаёт ориентир 350 мм, а фактическую длину подстроим по вашему приводу: диапазон 150–550 мм, то есть ±200 мм.

Полый ремень 3 мм: как соединить и не перетянуть

Коннектор или сварка

Ниппель входит в канал ремня с двух концов, замена занимает минуты и не требует сварочного аппарата. Можно и сварить кольцо, если нужен неразъёмный вариант. Что выбрать, определяет частота замен на машине.

Сравнение со сплошным ремнём 3 мм

Сплошное кольцо держит нагрузку лучше, а полое мягче и лучше огибает малый шкив. Для нагруженного узла берите сплошное, для лёгкого хода — полое. Потолок для обоих вариантов — +65 °C при длительной работе. Масло полиуретану не вредит.
