Кабелеукладчик BX25x103-R75
Артикул: WB-003393
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003393 |
| Производитель: | WorldBelt |
| Серия: | BX |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 103 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 119 |
| Число секций: | 1 |
| Раздел: | Открытые |

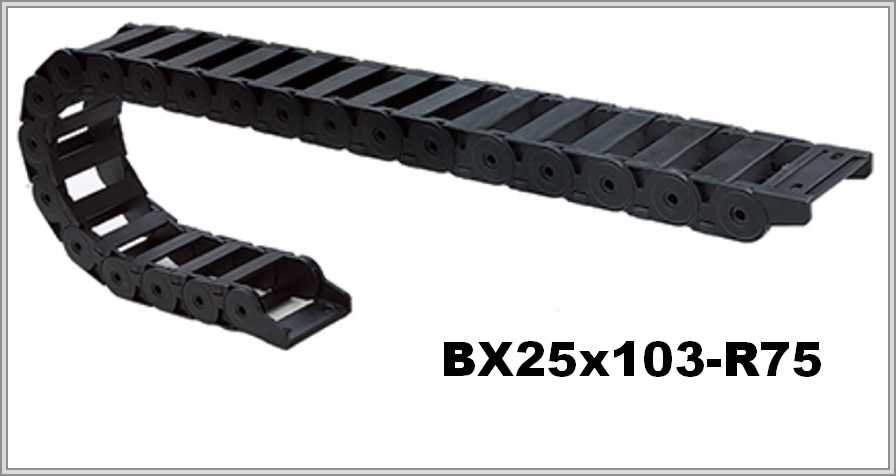

Цепь BX25x103-R75 из пластика: внешние размеры 35×119 мм, радиус 75 мм
Размеры BX25x103-R75 и радиус
Радиус изгиба BX25x103-R75 — 75 миллиметров. Внутреннее сечение: высота 25 миллиметров, ширина 103 миллиметра; внешние размеры — 35 на 119 миллиметров. Корпус пластиковый. В модели BX25x103-R75 внутренние размеры 25 на 103 миллиметра, внешние размеры 35 на 119 миллиметров, радиус — 75 миллиметров.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| BX25 | 25х103мм | 35х119мм | 75мм |
Дуга изгиба и рабочая площадь; запас по сечению
Цепь внутри изгиба ≈ πR занимает около 235,6 миллиметра. Рабочая площадь BX25x103-R75 при 80 % заполнения — 2060 квадратных миллиметров. Жгуту нужен запас по сечению, линиям — разделители.
Что сказано в описании
BX25x103-R75 значится в описании как открытая тяговая цепь. Снизу открываются модули — это нужно, чтобы уложить кабель, обслужить и очистить цепь. Цепь защищает электрический кабель либо пневмогидравлические шланги от механических повреждений.
Список для BX25x103-R75 (внутренние размеры 25 на 103 миллиметра, R 75 миллиметров): условия работы, до какого радиуса изгибается самый жёсткий кабель, расстояние хода, монтажное положение и вес и набор линий внутри. Чертёж — по желанию.
