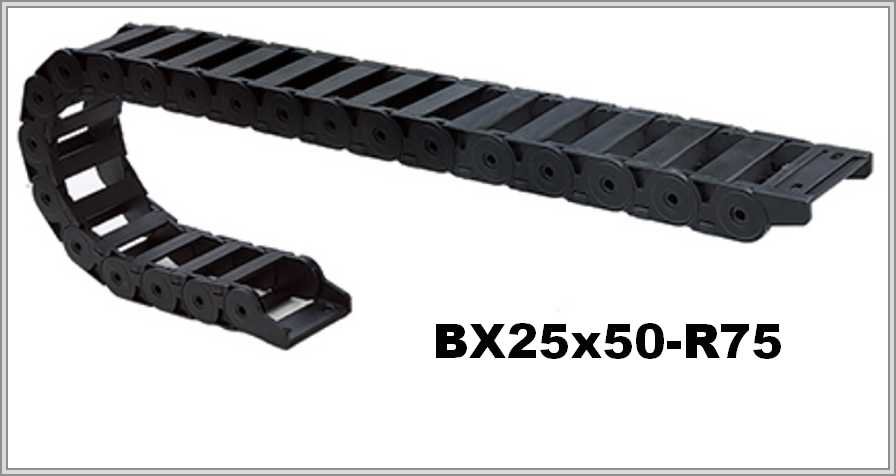

Кабелеукладчик BX25x50-R75
Артикул: WB-003386
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003386 |
| Производитель: | WorldBelt |
| Серия: | BX |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 66 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик BX25x50-R75 из пластика: радиус изгиба 75 мм, 25×50 мм внутри
Размеры BX25x50-R75 и радиус
BX25x50-R75: внутри 25×50 миллиметров, снаружи 35×66 миллиметров, изгиб радиусом 75 миллиметров. Корпус пластиковый. BX25x50-R75: R 75 миллиметров, внутри 25×50 миллиметров, снаружи 35×66 миллиметров.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| BX25 | 25х50мм | 35х66мм | 75мм |
Высота петли и дуга изгиба; радиус цепи
Высота петли у BX25x50-R75 — около 185 миллиметров: так выходит, если сложить 35 миллиметров внешней высоты и удвоенные 75 миллиметров. Часть цепи в изгибе ≈ πR — около 235,6 миллиметра. Если самый жёсткий кабель требует радиус больше 75 миллиметров, BX25x50-R75 не подойдёт.
Что сказано в описании
Кабели, газовые и жидкостные шланги внутри цепи не движутся друг относительно друга, поэтому механический износ исключён. Как сказано в описании, BX25x50-R75 — цепь открытого типа. Снизу открываются модули — так кабель укладывают, а цепь обслуживают и очищают.
Менеджеру по BX25x50-R75 (внутренние размеры 25 на 50 миллиметров, R 75 миллиметров) понадобятся сведения: в каких условиях цепь работает, путь цепи, вес и набор линий внутри, радиус самого жёсткого кабеля и как цепь смонтирована. Чертёж — по желанию.
