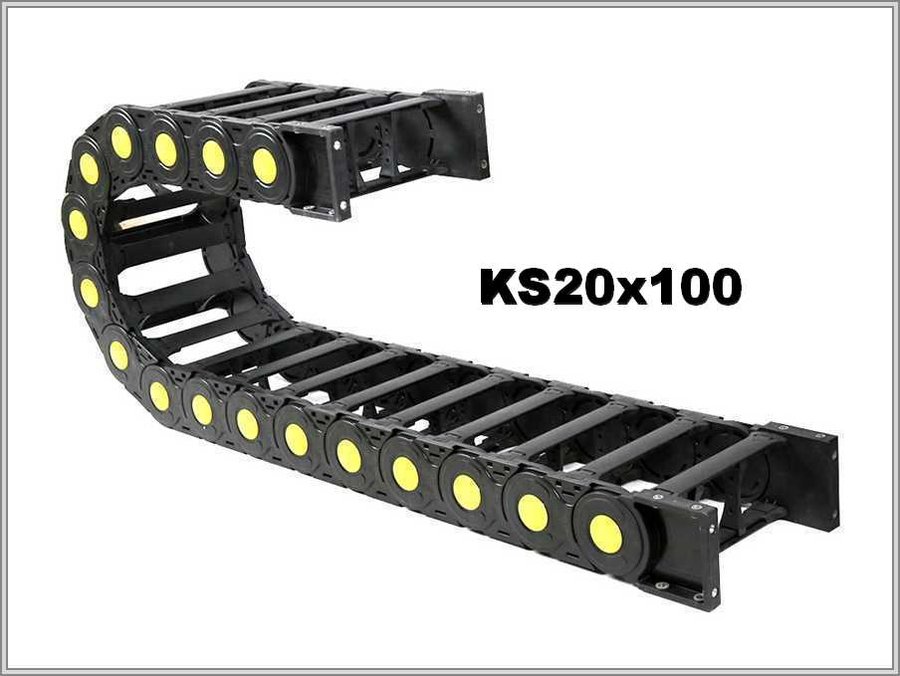

Кабелеукладчик KS20x100
Артикул: WB-002321
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002321 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 123 |
| Число секций: | 1 |
| Раздел: | Открытые |
KS20x100 — кабелеукладчик: внутри 20х100 мм, радиус изгиба 55 мм
Размеры KS20x100
Внутри KS20x100 — 20х100 мм: внутренняя высота 20 мм, внутренняя ширина 100 мм. Снаружи 35х123 мм: внешняя высота 35 мм, внешняя ширина 123 мм. Радиус изгиба — 55 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS20 | 20х100 | 35х123 | 55 |
Петля и сечение
Высота петли ≈ 2R + внешняя высота: 2 × 55 + 35 — около 145 мм. Площадь сечения = высота × ширина: 20 × 100 = 2000 мм².
Описание и подбор
В описании KS20x100 сказано, что цепь выдерживает огромные нагрузки. Верхние и нижние крышки KS20x100 можно открыть, когда кабель укладывают в цепь. Радиус R55 берут не меньше допустимого радиуса самого жёсткого кабеля.
Для сверки: KS20x100; 20х100 мм внутри; 35х123 мм снаружи; R55 мм. Для KS20x100 назовите: длина перемещения; монтажное положение; минимально допустимый радиус самого жёсткого кабеля; рабочие условия; вес и состав укладываемого. Чертёж или фото прежней цепи — по желанию.
