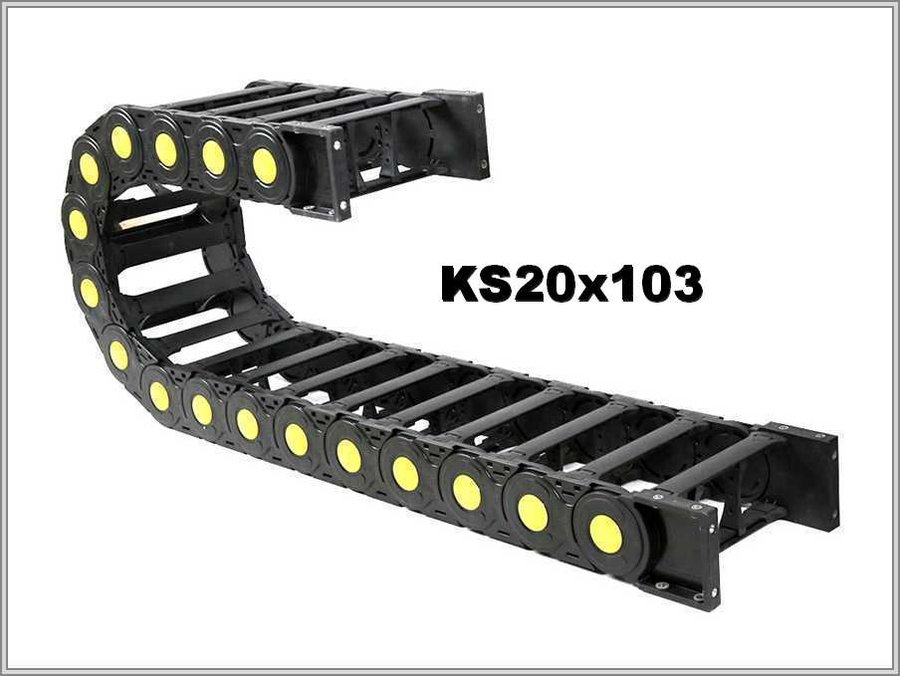

Кабелеукладчик KS20x103
Артикул: WB-002322
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002322 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 103 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 126 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS20x103: радиус изгиба 55 мм, внутри 20×103 мм
Размеры и радиус изгиба
Радиус изгиба KS20x103 — 55 мм. Внутренняя высота цепи 20 мм, внутренняя ширина 103 мм; снаружи высота 35 мм и ширина 126 мм. Серия KS, материал — пластик, цепь открытая.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS20 | 20х103 | 35х126 | 55 |
Сечение и рабочая площадь
Высота, умноженная на ширину, даёт площадь сечения: 20 × 103 = 2060 мм². Если занять 80 % сечения, рабочая площадь составит 1648 мм².
Крышки и подбор цепи
По описанию, верхние и нижние крышки этой модели могут быть открыты, когда кабель укладывают. Там же названо запатентованное сцепление звёздочки. Внутреннее сечение выбирают под жгут с запасом и разделителями, а радиус цепи не меньше допустимого радиуса самого жёсткого кабеля.
К заявке по KS20x103 добавьте условия работы, наименьший радиус изгиба самого жёсткого кабеля, вес и состав жгута, длину пути цепи, а также монтажное положение цепи. Снимок старой цепи или чертёж можно добавить.
