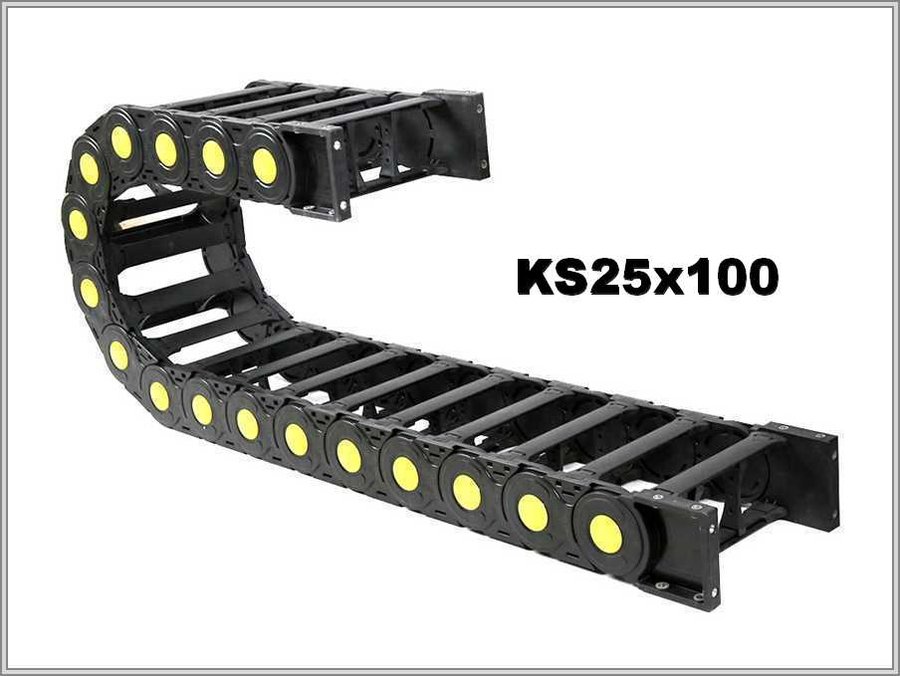

Кабелеукладчик KS25x100-R55
Артикул: WB-002336
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002336 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 124 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS25x100-R55: открытая цепь, внутреннее сечение 25x100 мм
Размеры KS25x100-R55
Материал KS25x100-R55 — пластик, исполнение открытое, серия KS. По таблице для KS25x100-R55: внутренние высота и ширина — 25x100 мм, радиус 55 мм, внешние высота и ширина — 40x124 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS25 | 25х100 | 40х124 | 55 |
Расчёт по изгибу: петля 150 мм
При R = 55 мм по формуле длина цепи в изгибе ≈ πR равна 172,8 мм. Формула высоты петли — 2R + внешняя высота; при радиусе 55 мм и внешней высоте 40 мм это около 150 мм.
Крышки и подбор цепи
Описание KS25x100-R55 сообщает: обе крышки, верхние и нижние мостики, открываются при укладке кабеля, для очистки и обслуживания. Сечение подбирают с запасом: жгут и разделители не должны заполнять его впритык. Допустимый радиус самого жёсткого кабеля — ограничение снизу: радиус цепи (55 мм у KS25x100-R55) не берут меньше него.
Для расчёта KS25x100-R55 нужны: допустимый радиус наиболее жёсткого кабеля, состав заполнения и его масса, условия работы, положение при монтаже, на какое расстояние перемещается цепь. Если хотите, приложите чертёж или фото старой цепи.
