Кабелеукладчик KS25x38-R150
Артикул: WB-002350
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002350 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 38 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 63 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытая цепь KS25x38-R150: внутреннее сечение 25x38 мм, R 150 мм

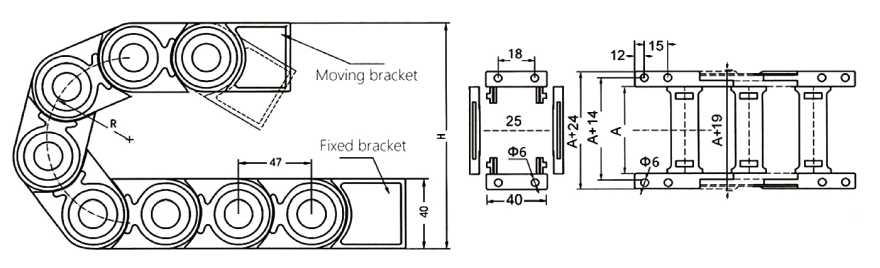

Таблица размеров KS25x38-R150
Радиус изгиба — 150 мм; внутренние высота и ширина: 25x38 мм; внешние высота и ширина: 40x63 мм. KS25x38-R150 — открытая цепь из пластика, серия KS.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS25 | 25х38 | 40х63 | 150 |
Сечение KS25x38-R150 и заполнение
Внутреннее сечение KS25x38-R150: 25x38 мм; площадь = высота × ширина = 950 мм². Для KS25x38-R150 рабочая площадь при заполнении на 80 % — 760 мм².
Крышки, описание и подбор
В описании KS25x38-R150 сказано: цепь легко очищается от загрязнений и не создаёт простоя. У KS25x38-R150 открываются целиком мостики (крышки) сверху и снизу — для очистки, обслуживания и укладки кабеля. У KS25x38-R150 радиус 150 мм; нижнюю границу задаёт допустимый радиус кабеля с наибольшей жёсткостью, и цепь берут не с меньшим радиусом.
В заявке на KS25x38-R150 понадобятся: состав жгута и его масса, монтажное положение, наименьший радиус, который допускает кабель с наибольшей жёсткостью, условия работы, длина перемещения цепи. Чертёж или фото старой цепи можно приложить при желании.
