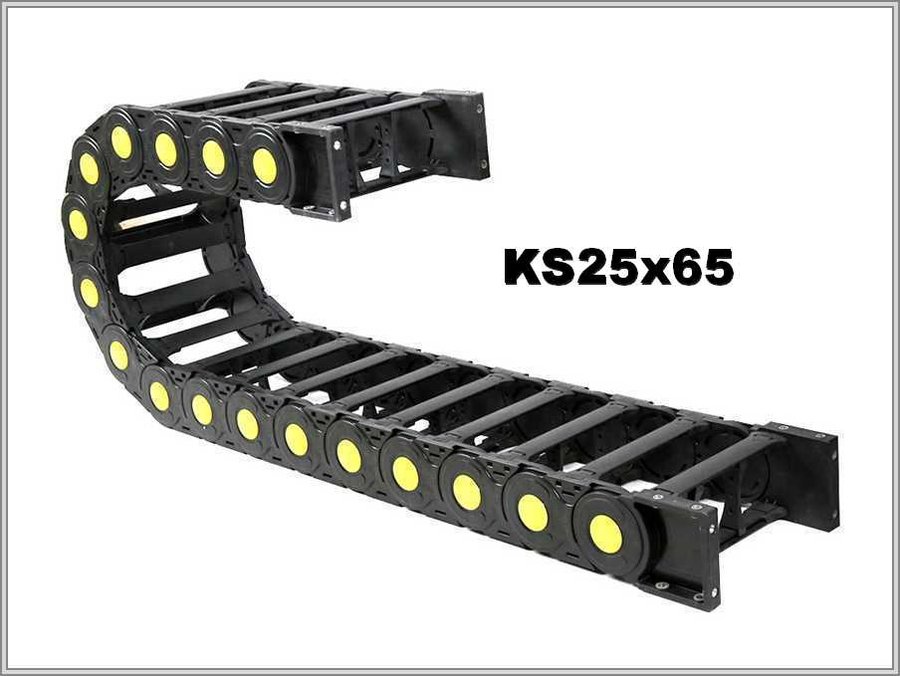

Кабелеукладчик KS25x65-R55
Артикул: WB-002333
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002333 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 65 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 89 |
| Число секций: | 1 |
| Раздел: | Открытые |
KS25x65-R55: кабелеукладчик серии KS, внешние 40 × 89 мм, R 55 мм
Размеры цепи KS25x65-R55
По таблице KS25x65-R55: внутренняя высота × ширина — 25 × 65 мм, внешняя — 40 × 89 мм, радиус изгиба — 55 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS25 | 25х65 | 40х89 | 55 |
Высота петли и заполнение 80 %
Оценка высоты петли — 2R + внешняя высота. Подставив 55 и 40, получаем около 150 мм. Заполнив 80 % внутреннего сечения, получаем рабочую площадь 1300 мм².
Крышки, описание и радиус KS25x65-R55
Согласно описанию, обе крышки (верхние и нижние мостики) KS25x65-R55 открываются при укладке кабеля, для обслуживания и очистки. Также в описании сказано: очистка простая, конструкция позволяет производить простую сборку, модули из высококачественного пластика не нуждаются в смазке, запатентована новая система сцепления звездочки. Для подбора KS25x65-R55 важно, что радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Для заявки на KS25x65-R55 укажите монтажное положение цепи, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, а также условия работы. Чертёж или фото заменяемой цепи приложить можно, но не обязательно.
