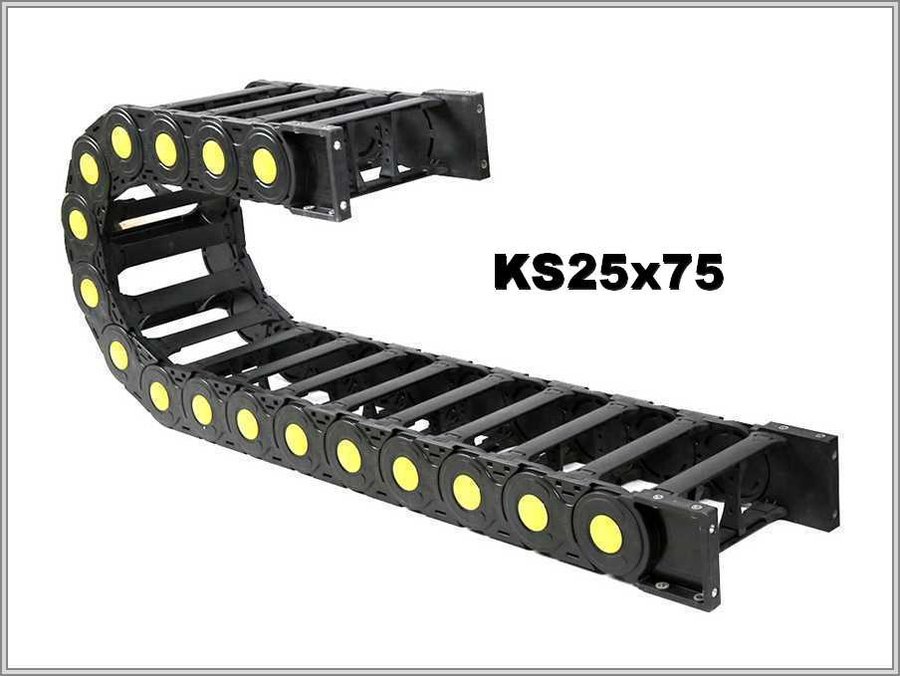

Кабелеукладчик KS25x75-R55
Артикул: WB-002335
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002335 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 99 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик KS25x75-R55: радиус 55 мм, внешняя ширина 99 мм
Таблица KS25x75-R55
Внутренняя высота 25 мм, внутренняя ширина 75 мм, внешняя высота 40 мм, внешняя ширина 99 мм, радиус изгиба 55 мм — так KS25x75-R55 записана в таблице.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS25 | 25х75 | 40х99 | 55 |
Петля 150 мм и длина цепи
Формула высоты петли — 2R плюс внешняя высота: 55 мм дважды и 40 мм дают 150 мм. Длина цепи в изгибе ≈ πR = 172,8 мм при R 55 мм.
Условия из описания и подбор
Обе крышки (верхние и нижние мостики) открываются при укладке кабеля, для обслуживания и очистки. В описании сказано: цепь не боится химических веществ и агрессивного влияния, переносит крайние температурные режимы, не требует обслуживания и техосмотра; на конвейерах большой длины устойчива и не допускает отклонения. Названа и запатентованная система сцепления звёздочки. Меньше допустимого радиуса самого жёсткого кабеля радиус цепи быть не может; здесь, у KS25x75-R55, он составляет 55 мм.
Заявка на KS25x75-R55 строится на пяти данных: длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Фото прежней цепи можно добавить, если оно есть.
