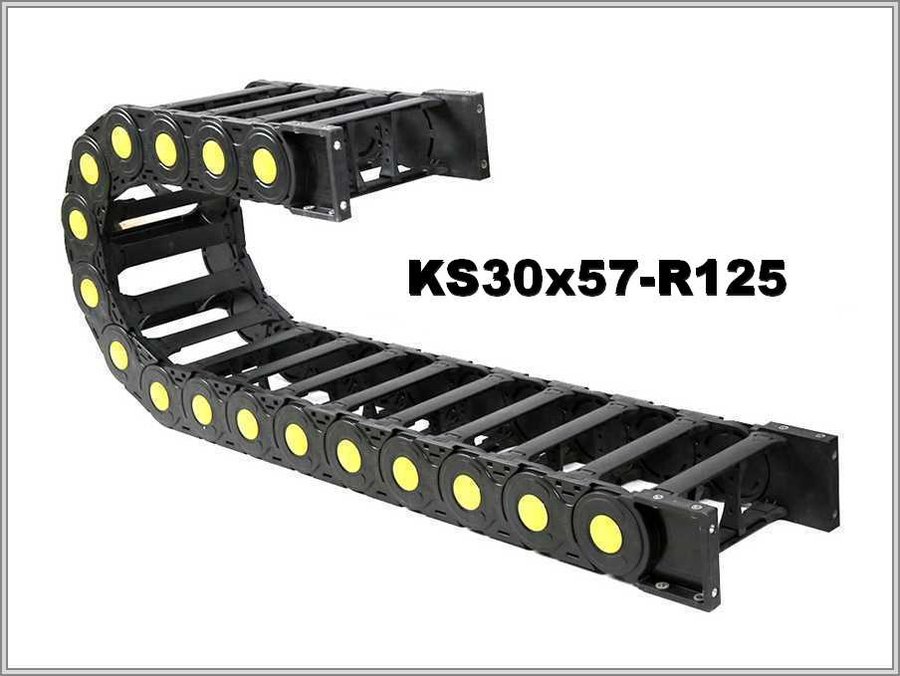

Кабелеукладчик KS30x57-R125
Артикул: WB-002401
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002401 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 30 |
| Внутренняя ширина, мм: | 57 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 45 |
| Внешняя ширина, мм: | 82 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS30x57-R125: ширина 57 мм внутри, радиус изгиба 125 мм
Внутри и снаружи
Внутри KS30x57-R125 — 30 мм по высоте и 57 мм по ширине, снаружи — 45 мм и 82 мм. Радиус изгиба — 125 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS30 | 30х57 | 45х82 | 125 |
Изгиб 125 мм: петля и длина цепи
Петля: 2R + внешняя высота, то есть 2 × 125 + 45 = 295 мм. Длина цепи в изгибе ≈ πR: 392,7 мм.
Что сказано в описании
Мостики системы (верхние и нижние крышки) полностью открываются для укладки кабеля управления и питания, а также для очистки и обслуживания. По описанию, температура, химические вещества и агрессивные среды не вредят устройству модулей и не нарушают рабочий режим. При подборе радиус цепи, 125 мм, сравнивают с допустимым радиусом самого жёсткого кабеля; меньше него брать нельзя.
Начните заявку на KS30x57-R125 с длины перемещения и положения монтажа, затем укажите условия работы, состав и массу заполнения, минимальный радиус самого жёсткого кабеля. Чертёж или снимок старой цепи можно приложить при желании.
