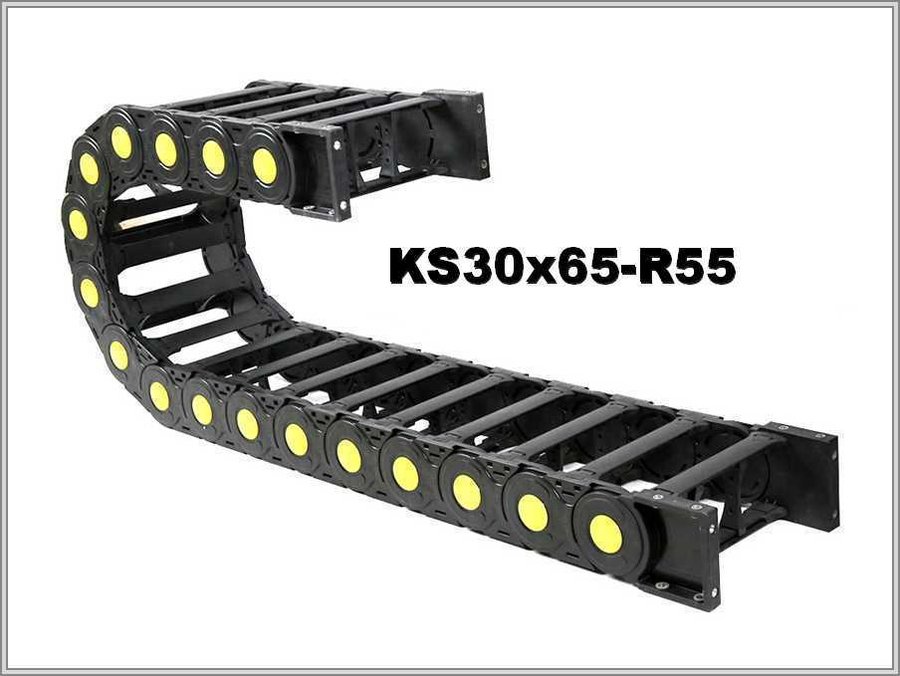

Кабелеукладчик KS30x65-R55
Артикул: WB-002388
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002388 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 30 |
| Внутренняя ширина, мм: | 65 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 45 |
| Внешняя ширина, мм: | 90 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS30x65-R55: внутренняя ширина 65 мм, радиус 55 мм
Внутренние и внешние размеры
Внутренняя высота KS30x65-R55 — 30 мм, внутренняя ширина — 65 мм. Внешняя высота — 45 мм, внешняя ширина — 90 мм. Радиус изгиба задан 55 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS30 | 30х65 | 45х90 | 55 |
Высота петли и сечение
Высота петли ≈ 2R + внешняя высота: при R 55 мм и внешней высоте 45 мм это около 155 мм. Площадь сечения = высота × ширина: 30 × 65 = 1950 мм².
Описание и подбор
Верхние и нижние мостики (крышки) системы, по описанию, полностью открываются для укладки проводов питания, обслуживания и очистки. Система сборных модулей уникальна и произведена из высококачественного пластика; в смазке не нуждается. При подборе учитывают, что радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Напишите для подбора KS30x65-R55 рабочие условия, величину перемещения цепи, монтажное положение, допустимый радиус самого жёсткого кабеля, а также массу и состав заполнения. Чертёж цепи или фото прежней можно приложить при желании.
