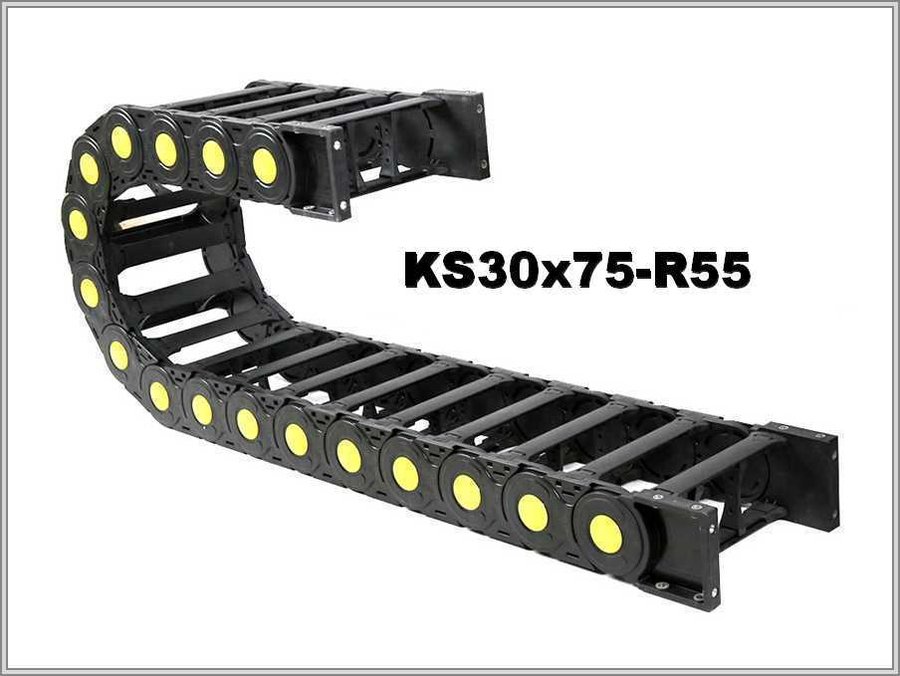

Кабелеукладчик KS30x75-R55
Артикул: WB-002387
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002387 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 30 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 45 |
| Внешняя ширина, мм: | 100 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS30x75-R55: внутри 30х75 мм, снаружи 45х100 мм
Размеры KS30x75-R55
KS30x75-R55: изгиб по радиусу 55 мм, внутренняя высота 30 мм и внутренняя ширина 75 мм (вместе 30х75), внешняя высота 45 мм и внешняя ширина 100 мм (вместе 45х100).
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS30 | 30х75 | 45х100 | 55 |
Петля и сечение
Петля по высоте — около 155 мм: это 2R + внешняя высота при R55 и внешней высоте 45 мм. Умножив внутреннюю высоту 30 мм на внутреннюю ширину 75 мм, находим площадь сечения — 2250 мм².
Что сказано об KS30x75-R55
Обслуживание и техосмотр KS30x75-R55, как сказано в описании, не требуются благодаря качественной конструкции. У KS30x75-R55 верхние и нижние мостики полностью открываются — при укладке проводов питания, при обслуживании, при очистке. Цепь с радиусом 55 мм выбирают, когда он не меньше допустимого радиуса самого жёсткого кабеля.
Сводка по KS30x75-R55: 30х75 мм внутри, 45х100 мм снаружи, радиус изгиба 55 мм. К заявке на KS30x75-R55 добавьте: ход цепи; радиус, допустимый для самого жёсткого кабеля; состав заполнения и его вес; рабочие условия; положение монтажа. Чертёж или фото прежней цепи — по желанию.
