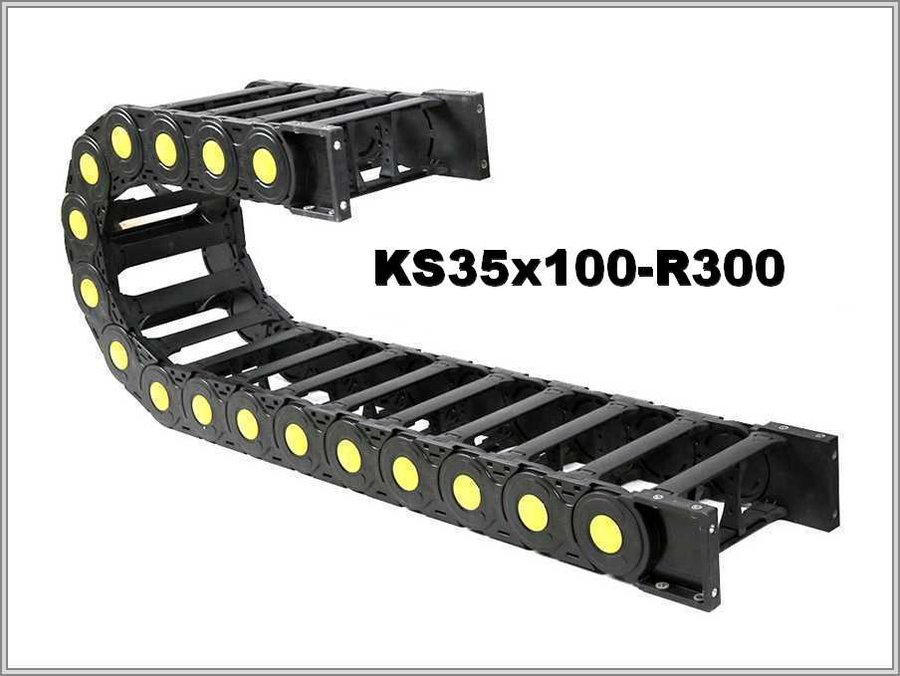

Кабелеукладчик KS35x100-R300
Артикул: WB-002505
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002505 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 128 |
| Число секций: | 1 |
| Раздел: | Открытые |
KS35x100-R300: пластиковая цепь, внутри 35х100 мм, радиус изгиба 300 мм
Внутри и снаружи: KS35x100-R300
Внутренняя ширина 100 мм, внутренняя высота 35 мм; наружу цепь выходит на 55 мм по высоте и 128 мм по ширине. Радиус изгиба — 300 мм, серия KS.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х100 | 55х128 | 300 |
Изгиб по радиусу 300 мм
По формуле 2R + внешняя высота: 2 × 300 + 55 = 655 мм — высота петли. Длина цепи в изгибе ≈ πR — 942,5 мм.
Защёлки, смазка и подбор
Чтобы уложить кабель управления и питания, а затем очистить цепь и обслужить её, защёлки цепи (верхние и нижние крышки) открывают полностью. В описании сказано, что конструкция не нуждается в смазке, а пластиковые модули цепи из материала высокого качества работают без аварий, в том числе благодаря уникальной системе сборки. Радиус цепи KS35x100-R300 — 300 мм; допустимый радиус самого жёсткого кабеля не должен быть больше него.
Данные для KS35x100-R300: положение монтажа; длина перемещения; состав и масса заполнения; условия работы; минимальный радиус самого жёсткого кабеля. Чертёж или фотографию заменяемой цепи можно приложить, но это необязательно.
