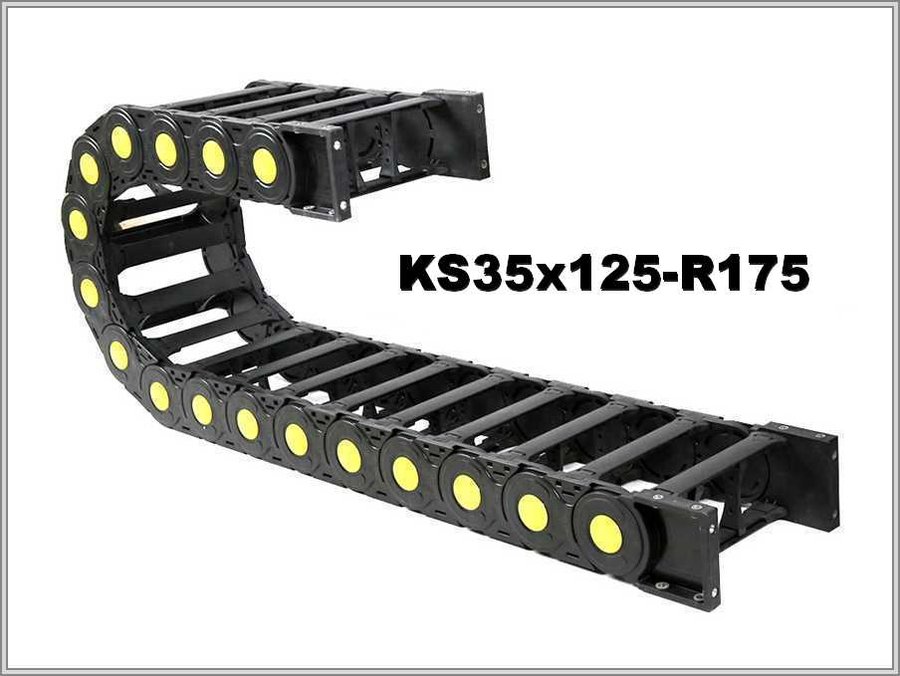

Кабелеукладчик KS35x125-R175
Артикул: WB-002482
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002482 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 153 |
| Число секций: | 1 |
| Раздел: | Открытые |
Цепь KS35x125-R175: внутренняя ширина 125 мм, радиус изгиба 175 мм
Обозначение и размеры
Обозначение KS35x125-R175 относится к серии KS; материал — пластик, цепь открытая. Радиус изгиба KS35x125-R175 — 175 миллиметров. У цепи KS35x125-R175 внешняя ширина 153 миллиметра, внешняя высота 55 миллиметров, а внутренняя ширина 125 миллиметров при внутренней высоте 35 миллиметров.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х125 | 55х153 | 175 |
Высота петли и сечение
Высота петли для KS35x125-R175 считается как 2R + внешняя высота; при R 175 миллиметров и внешней высоте 55 миллиметров это 405 миллиметров. Сечение KS35x125-R175: 35 × 125 миллиметров, площадь 4375 мм² (внутренняя высота × внутренняя ширина).
Защёлки, ресурс и радиус кабеля
Верхние и нижние крышки KS35x125-R175 — защёлки цепи — открываются полностью: для укладки кабелей управления и питания, очистки и обслуживания. Конструкция модулей KS35x125-R175 рассчитана на большой безаварийный период эксплуатации. Для KS35x125-R175 действует правило подбора: радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Открытое исполнение KS35x125-R175 удобно для осмотра и замены линий.
Для подбора KS35x125-R175 нужны длина перемещения, положение монтажа, рабочие условия, масса и состав заполнения, допустимый радиус самого жёсткого кабеля. Фото прежней цепи KS35x125-R175 или чертёж можно приложить при желании.
