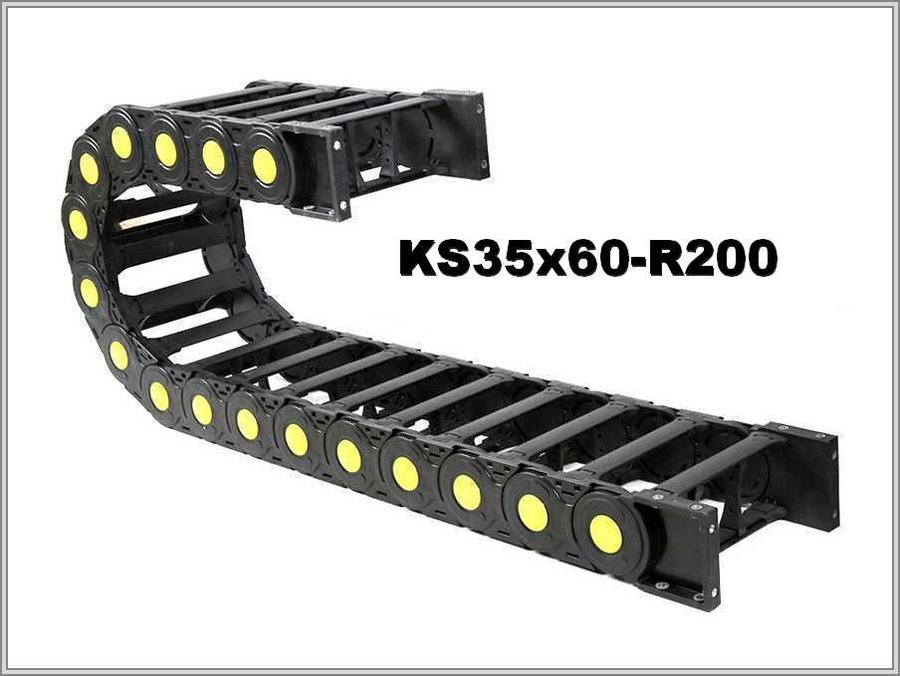

Кабелеукладчик KS35x60-R200
Артикул: WB-002486
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002486 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 60 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 88 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик KS35x60-R200: пластик, сечение 35 × 60 мм
Размеры цепи KS35x60-R200
Таблица описывает KS35x60-R200 так: внутренняя ширина 60 миллиметров, внутренняя высота 35 миллиметров, внешняя ширина 88 миллиметров, внешняя высота 55 миллиметров. Радиус изгиба по таблице — 200 миллиметров.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х60 | 55х88 | 200 |
Числа: рабочая площадь 1680 мм² и петля 455 мм
Для KS35x60-R200 восемьдесят процентов сечения 35 × 60 миллиметров — рабочая площадь 1680 мм². Под петлю цепи KS35x60-R200 по высоте отводят около 455 миллиметров: это 2R + внешняя высота при R 200 миллиметров.
Описание и выбор: KS35x60-R200
Цепь KS35x60-R200 обслуживают и очищают, а кабель управления и питания укладывают, полностью открыв её защёлки — верхние и нижние крышки. Модули, по описанию KS35x60-R200, быстро разбираются и собираются благодаря новой уникальной конструкции, а обслуживание лёгкое. Кабель с наибольшей жёсткостью в жгуте ограничивает радиус: цепь KS35x60-R200 с радиусом 200 миллиметров берут, только если он не меньше допустимого. Для цепи KS35x60-R200 разделители и запас по сечению учитывают уже при подборе размера 35 × 60 миллиметров. Осмотр и замена линий в открытой цепи KS35x60-R200 удобны.
Перед заказом KS35x60-R200 соберите: условия, в которых цепь эксплуатируется; заполнение — состав и вес; положение монтажа; протяжённость хода; радиус, меньше которого самый жёсткий кабель не гнут. Для KS35x60-R200 можно приложить чертёж цепи или снимок прежней.
