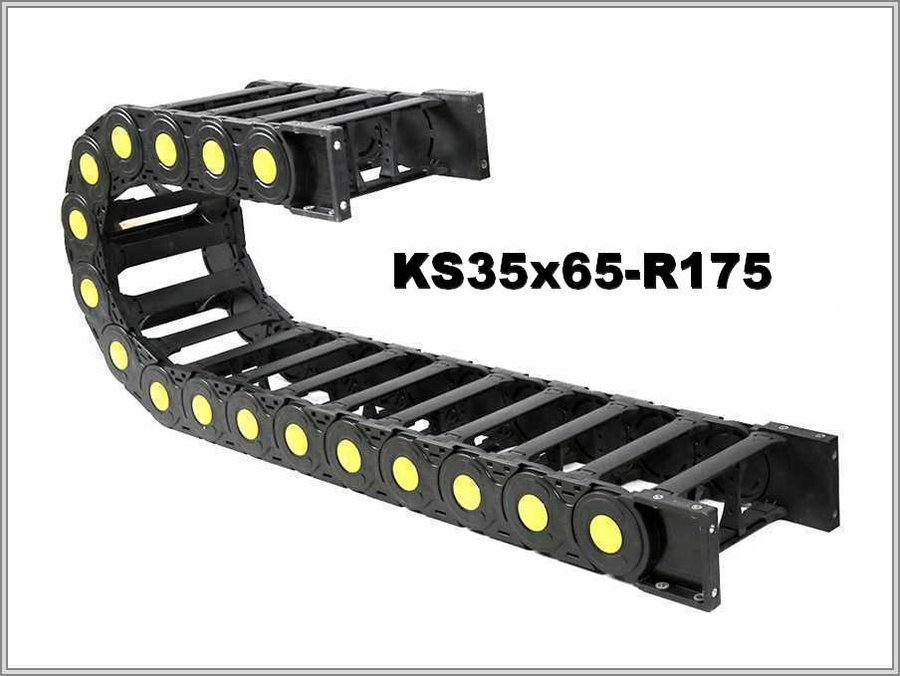

Кабелеукладчик KS35x65-R175
Артикул: WB-002479
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002479 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 65 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 93 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS35x65-R175: открытая цепь, внутреннее сечение 35x65 мм
Размеры и радиус изгиба
Что даёт таблица для KS35x65-R175: внешние высота и ширина — 55x93 мм; радиус изгиба 175 мм; внутренние высота и ширина: 35x65 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х65 | 55х93 | 175 |
Петля 405 мм и сечение 2275 мм²
Внутреннее сечение KS35x65-R175: 35x65 мм; площадь = высота × ширина = 2275 мм². Для петли отводят около 405 мм по высоте: это 2R плюс внешняя высота 55 мм при R 175 мм.
Крышки, описание и подбор
Описание говорит, что конструкция цепи позволяет использовать систему в сложных и экстремальных условиях. По описанию KS35x65-R175, верхние и нижние защёлки цепи (крышки) полностью открываются: для укладки кабеля управления и питания, обслуживания и очистки. Открытое исполнение подходит для осмотра и замены линий. Допустимый радиус наиболее жёсткого кабеля — ограничение снизу: радиус цепи (175 мм) не берут меньше него.
Для подбора KS35x65-R175 потребуются: в каком положении цепь монтируют; радиус изгиба, допустимый самому негибкому кабелю; условия работы; какой ход у цепи; заполнение (состав, масса). Для KS35x65-R175 снимок прежней цепи или чертёж можно приложить по желанию.
