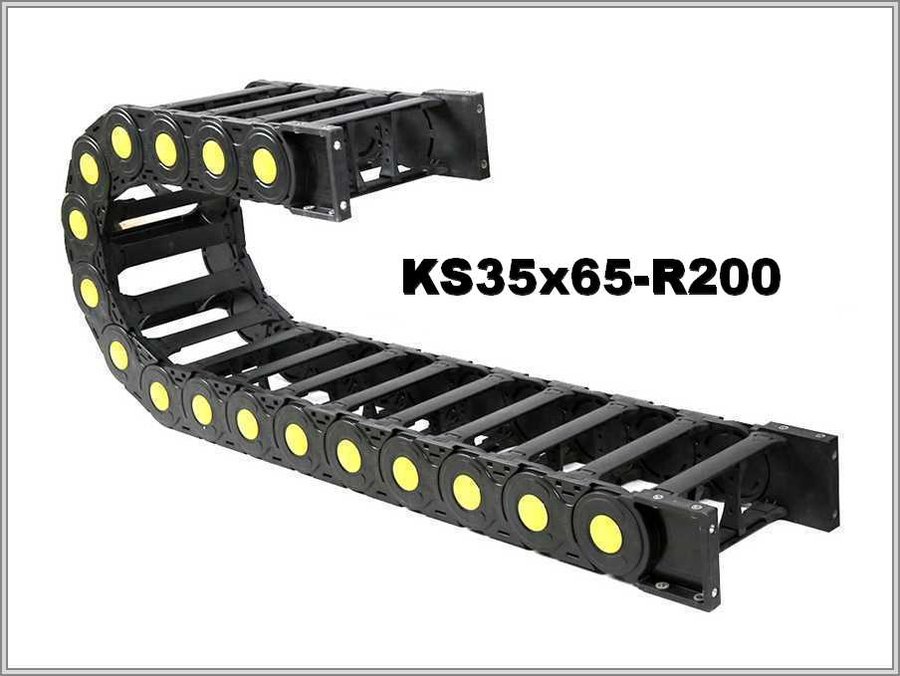

Кабелеукладчик KS35x65-R200
Артикул: WB-002487
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002487 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 65 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 93 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS35x65-R200: внутри 35х65 мм, радиус 200 мм
Размеры цепи
В таблице KS35x65-R200 записано: 55х93 мм по внешней высоте и внешней ширине, 35х65 мм по внутренней высоте и внутренней ширине, радиус изгиба 200 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х65 | 55х93 | 200 |
Петля и сечение
Петля по высоте — около 455 мм: это 2R + внешняя высота при R200 и внешней высоте 55 мм. Сечение 35х65 мм по формуле «высота × ширина» — 2275 мм².
Крышки, описание и радиус
У KS35x65-R200 полностью открываются защёлки цепи (это верхние и нижние крышки): под кабель управления и питания, под очистку, под обслуживание. Продуманная конструкция, по описанию KS35x65-R200, позволяет использовать систему в сложных и экстремальных условиях. Подбирая KS35x65-R200, следят, чтобы радиус 200 мм не был меньше допустимого радиуса самого жёсткого кабеля.
Сводка по KS35x65-R200: 35х65 мм внутри, 55х93 мм снаружи, радиус изгиба 200 мм. К подбору KS35x65-R200 нужны данные: радиус, допустимый для самого жёсткого кабеля; положение монтажа; рабочие условия; ход цепи; состав заполнения и его вес. При желании приложите чертёж или снимок старой цепи.
