Кабелеукладчик KS35x75-R200
Артикул: WB-002488
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002488 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 103 |
| Число секций: | 1 |
| Раздел: | Открытые |

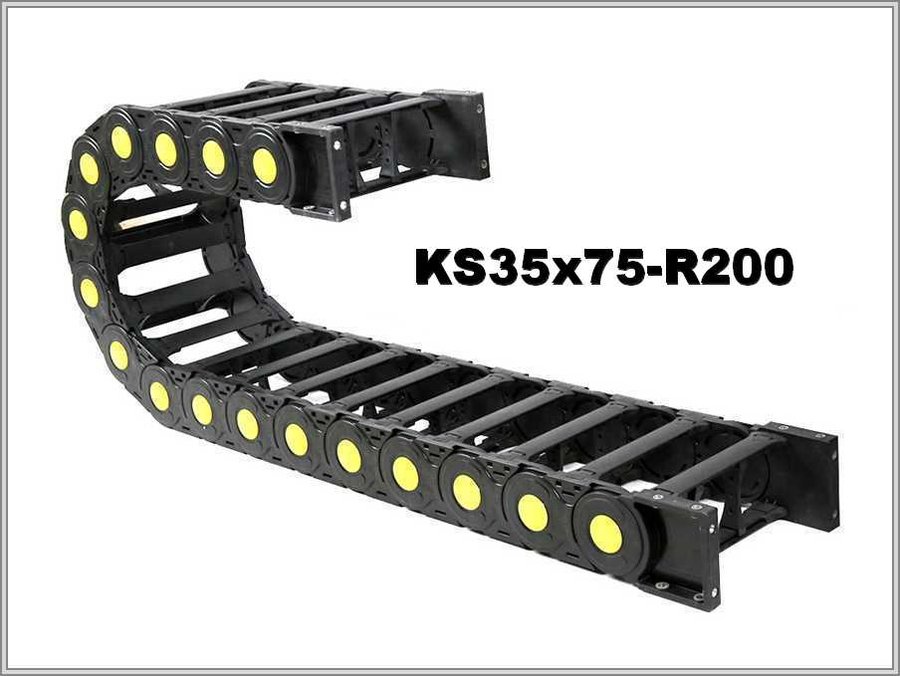

Открытая цепь KS35x75-R200 из пластика: R 200 мм, внутри 35х75 мм
Размеры KS35x75-R200
Таблица для KS35x75-R200 называет так: внутренняя высота 35 мм и внутренняя ширина 75 мм; радиус изгиба 200 мм; внешняя высота 55 мм и внешняя ширина 103 мм. KS35x75-R200 — открытая цепь из пластика.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х75 | 55х103 | 200 |
Высота петли 455 мм и сечение
Высота петли KS35x75-R200 — около 455 мм (формула 2R + внешняя высота, R 200 мм, внешняя высота 55 мм). Сечение цепи внутри — 2625 мм² (высота × ширина).
Что сказано в описании и как подбирать KS35x75-R200
В KS35x75-R200 защёлки цепи, то есть верхние и нижние крышки, полностью открываются для очистки, обслуживания и укладки кабеля управления и питания. В описании KS35x75-R200 перечислены рабочие режимы: высокая и низкая температуры, химические вещества, агрессивные среды. Их диапазон широк, и вреда устройству модулей они не наносят. Для KS35x75-R200 по радиусу цепи (200 мм) условие одно: не меньше допустимого радиуса самого жёсткого кабеля.
Для подбора KS35x75-R200 назовите: длину перемещения, состав и массу заполнения, положение монтажа, условия работы, допустимый радиус самого жёсткого кабеля. Фото прежней цепи и чертёж к запросу на KS35x75-R200 — на ваше усмотрение.
