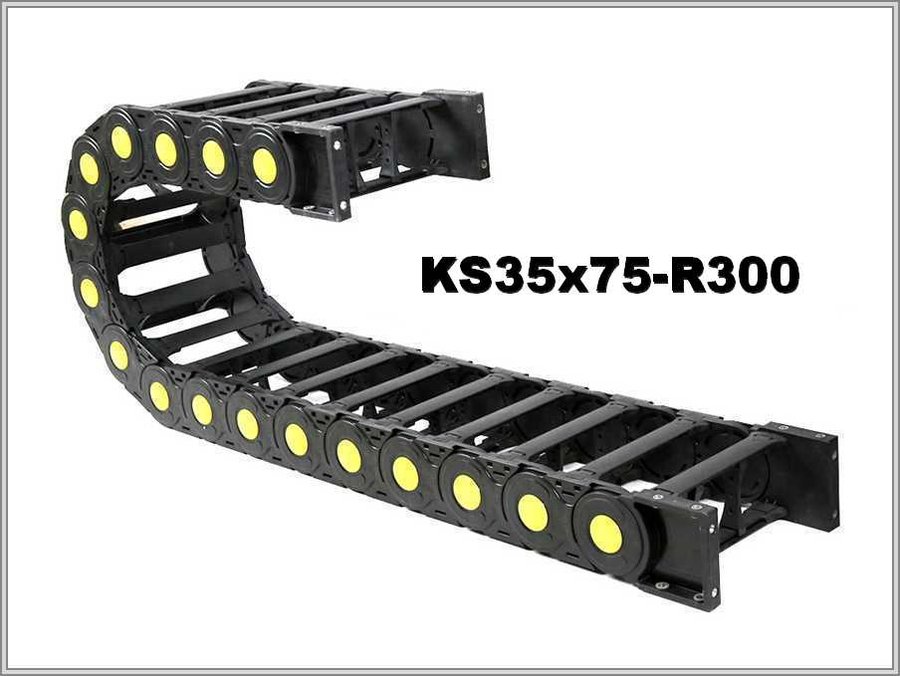

Кабелеукладчик KS35x75-R300
Артикул: WB-002504
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002504 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 55 |
| Внешняя ширина, мм: | 103 |
| Число секций: | 1 |
| Раздел: | Открытые |
KS35x75-R300: открытая пластиковая цепь, R 300 мм, внутри 35 × 75 мм
Таблица KS35x75-R300
Радиус изгиба 300 мм. Внутренние размеры 35 × 75 мм, внешние 55 × 103 мм — высота и ширина соответственно.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS35 | 35х75 | 55х103 | 300 |
Петля и длина цепи в изгибе
Высота петли ≈ 2R + внешняя высота: 300 мм на 2 плюс 55 мм — 655 мм. Длина цепи в изгибе ≈ πR — 942,5 мм.
Рабочие режимы и подбор
Описание KS35x75-R300 называет рабочие режимы — высокую и низкую температуры, химические вещества, агрессивные среды: их диапазон широк, устройству модулей вреда нет. Открытие защёлок цепи (верхних и нижних крышек) полное; оно нужно для укладки кабеля управления и питания, очистки и обслуживания. У самого жёсткого кабеля есть допустимый радиус; радиус цепи 300 мм не должен оказаться меньше.
KS35x75-R300: уточните длину перемещения, монтажное положение, условия работы, что и сколько по весу будет лежать в цепи и какой минимальный радиус у самого жёсткого кабеля. Фото прежней цепи — по желанию, как и чертёж.
