Кабелеукладчик ST35x100-R100
Артикул: WB-002854
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002854 |
| Производитель: | WorldBelt |
| Серия: | ST |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 124 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик ST35x100-R100: радиус изгиба 100 мм

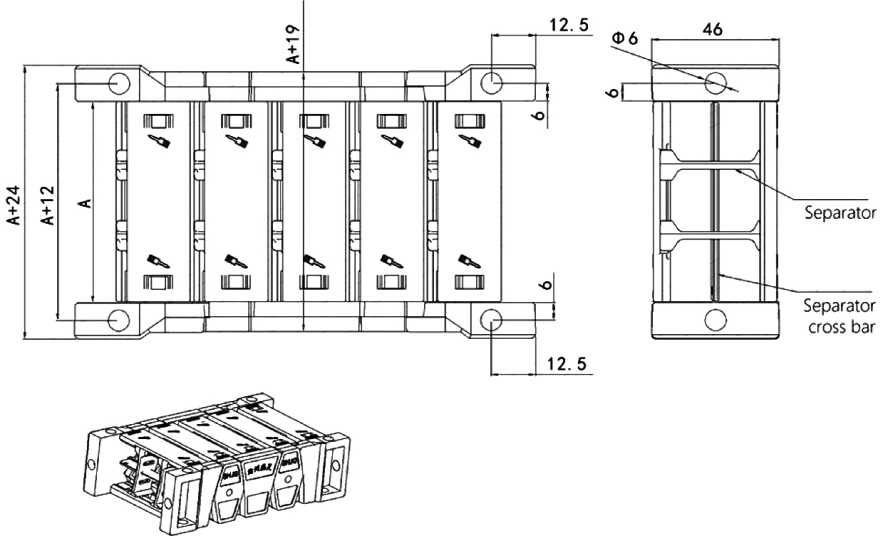

Размеры по таблице
Внутренние ширина и высота цепи — 100 и 35 мм, при этом внешняя высота цепи — 46 мм, а внешняя ширина — 124 мм. Радиус изгиба в обозначении ST35x100-R100 равен 100 мм. Рабочая площадь ST35x100-R100 при заполнении на 80 % оказывается равна 2800 мм² из 3500 мм². Площадь сечения ST35x100-R100 будет равна 3500 мм² (высота × ширина: 35 × 100).
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Ш (мм) | Радиус изгиба (мм) |
| ST35 | 35х100 | 46х124 | 100 |
Особенности модулей
Кабелеукладчик ST35x100-R100 серии ST — пластик; исполнение открытое. Защита ST35x100-R100 от загрязнений обеспечена более широкими мостиками сверху и снизу у модулей (по описанию карточки). В описании карточки: модули устойчивы; на очень длинных конвейерах они работают без отклонения.
Как подбирать цепь
Внутреннее сечение ST35x100-R100 выбирают под жгут кабелей; запас и разделители учитывают заранее. Открытое исполнение цепи ST35x100-R100 даёт возможность удобно заменять линии и осматривать их.
В заявке укажите состав и массу заполнения, условия работы кабелеукладчика, минимальный радиус изгиба, который допускает самый жёсткий кабель, длину хода и положение монтажа цепи. По желанию добавьте фотографию старой цепи или же чертёж.
