Кабелеукладчик TU25x103-R100
Артикул: WB-003413
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003413 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 103 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 36 |
| Внешняя ширина, мм: | 121 |
| Число секций: | 1 |
| Раздел: | Открытые |

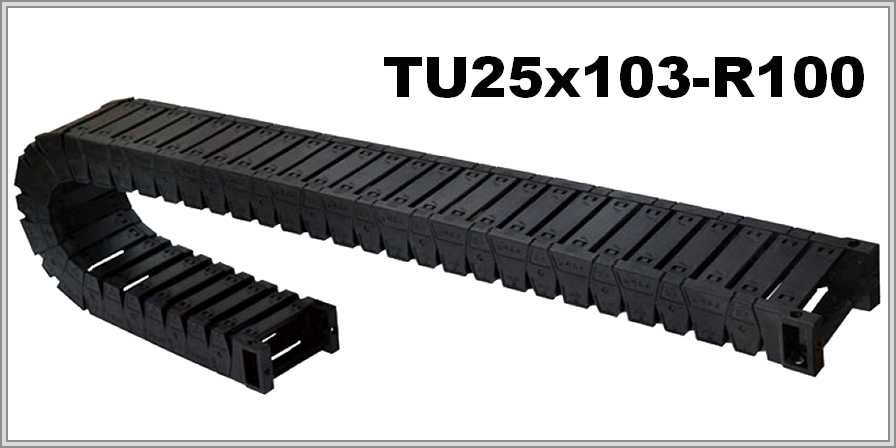

Пластиковый кабелеукладчик TU25x103-R100 с радиусом изгиба 100 мм
Название и размеры
Из названия TU25x103-R100 следует: TU — серия, внутренняя высота 25 и внутренняя ширина 103 мм, радиус R100. 36 × 121 мм — внешние размеры кабелеукладчика по таблице. Тип — открытая цепь, модули перекрыты мостиками, материал — пластик.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU25 | 25х103мм | 36х121мм | 100мм |
Цифры для подбора
Расчётная высота петли TU25x103-R100 — 236 мм (получена как 2R + 36 при R = 100). Сначала определяют состав жгута и разделители, затем выбирают внутреннюю высоту и ширину с запасом. 2575 мм² — столько составляет площадь внутреннего сечения TU25x103-R100.
Подбор и описание
Радиус цепи ограничен снизу: такой границей служит минимально допустимый радиус самого негибкого кабеля. Верх и низ модулей открываются: кабель здесь укладывают, обслуживают и очищают. Описание отмечает: для доступа нижние крышки открываются без труда, а цепь очищается просто.
Для точного подбора сообщите состав и массу заполнения, монтажное положение цепи, длину хода, условия работы и допустимый радиус самого негибкого кабеля. При желании добавьте в заявку чертёж.
