Кабелеукладчик TU25x50-R55
Артикул: WB-003400
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003400 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 36 |
| Внешняя ширина, мм: | 71 |
| Число секций: | 1 |
| Раздел: | Открытые |

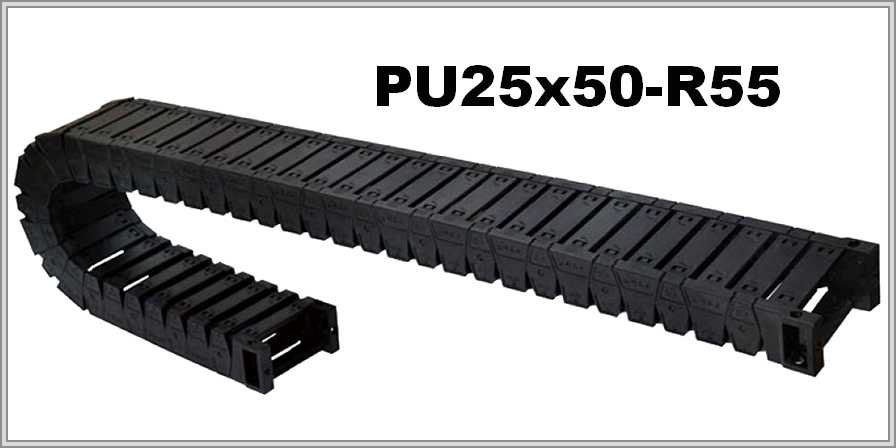

Пластиковый кабелеукладчик TU25x50-R55 открытого типа, серия TU
Основные размеры
Число 25 в TU25x50-R55 — внутренняя высота, 50 — внутренняя ширина; радиус изгиба — R55, то есть 55 мм, а серия цепи — TU. Внешние размеры составляют: 36 мм (высота) и 71 мм (ширина). Цепь сделана пластиковой, исполнение открытое: модули перекрыты мостиками.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU25 | 25х50мм | 36х71мм | 55мм |
Цифры по расчёту
Длина цепи в изгибе ≈ πR; для R = 55 мм получается 172,8 мм. Кабели и шланги укладывают внутри цепи с некоторым запасом, перегородки между кабелями учитывают сразу. 80 % сечения — это 1000 мм² под кабели.
Особенности цепи
Ниже допустимого радиуса кабеля с наибольшей жёсткостью радиус изгиба цепи не выбирают. От механических повреждений цепь бережёт электрический кабель и пневмогидравлические шланги, сказано в описании. Если открыть модули с верхней либо нижней стороны, можно проложить кабель, обслужить цепь и очистить её.
В письме желательны данные о радиусе кабеля с наибольшей жёсткостью, положении цепи при монтаже, заполнении и его массе, условиях, в которых цепь работает и ходе цепи. В заявку при желании можно вложить снимок прежней цепи.
