Кабелеукладчик TU25x75-R100
Артикул: WB-003412
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003412 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 36 |
| Внешняя ширина, мм: | 96 |
| Число секций: | 1 |
| Раздел: | Открытые |

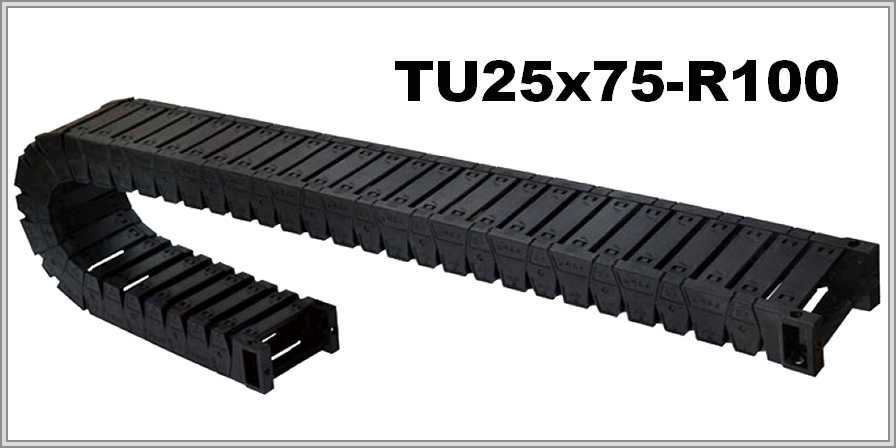

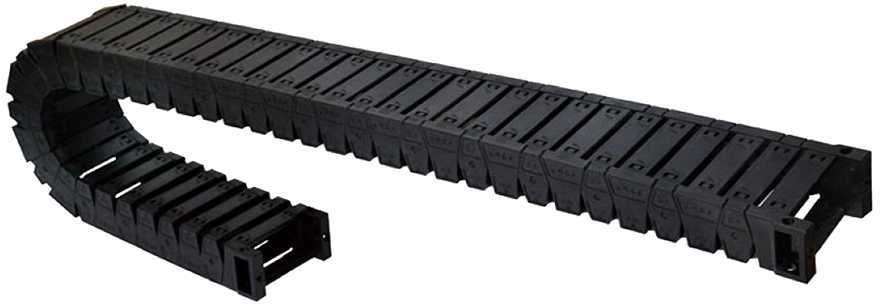

TU25x75-R100 — открытая цепь серии TU, внутренние высота и ширина — 25×75 мм

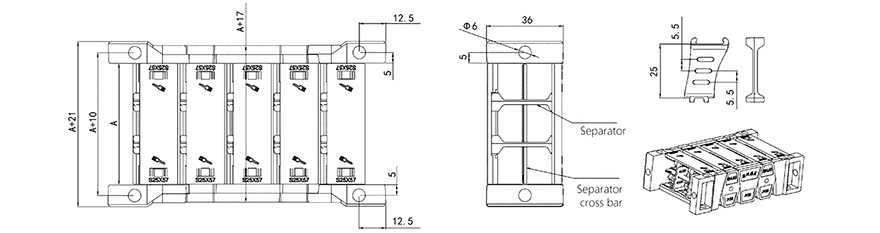

Основные размеры
В обозначении TU25x75-R100 зашифрованы серия — TU, внутренние высота и ширина — 25×75 мм и радиус изгиба R100. По внешним размерам цепь имеет 36 на 96 мм. TU25x75-R100 — открытая цепь, сделана из пластика; перекрытие модулей — мостики.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU25 | 25х75мм | 36х96мм | 100мм |
Что даёт расчёт
Полное сечение цепи — 1875 мм² (25 на 75 мм). 236 мм составит петля по высоте (радиус, взятый дважды, плюс 36 мм внешней высоты).
Подбор цепи
В описании указано: цепь лёгкая и подходит для динамично эксплуатируемого оборудования. Радиус изгиба TU25x75-R100 — 100 мм; при подборе он не должен уступать минимально допустимому радиусу наименее гибкого кабеля. Сверху и снизу у модулей есть открывающиеся стороны: через них прокладывают кабель, а цепь обслуживают и чистят.
В заявке нужны данные о длине перемещения, составе и массе заполнения, радиусе наименее гибкого кабеля, условиях эксплуатации и положении монтажа. Чертёж можно добавить по желанию, если он найдётся.
