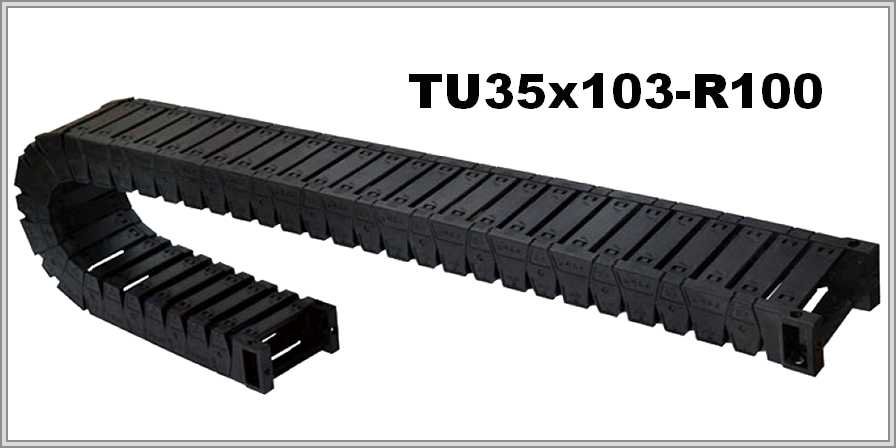

Кабелеукладчик TU35x103-R100
Артикул: WB-003428
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003428 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 103 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 124 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик TU35x103-R100 из пластика: 35×103 мм, R 100
Обозначение цепи
Расшифруем TU35x103-R100: серия TU, внутренние размеры 35×103 мм, изгиб по радиусу 100 мм. Пластик, открытый тип и перекрытие модулей — мостики-накладки — такова конструкция. 46 × 124 мм — внешние размеры этой цепи по таблице.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х103мм | 46х124мм | 100мм |
Что можно посчитать
80 % сечения — это 2884 мм² под кабели. Полное сечение цепи — 3605 мм² (35 × 103 мм). Внутренние высоту и ширину берут так, чтобы внутри цепи поместились жгут и разделители и остался запас.
Описание и подбор цепи
В такой цепи кабели, газовые и жидкостные шланги не движутся друг относительно друга, из-за чего механический износ исключён. У модулей открываются и верхняя, и нижняя стороны — благодаря этому кабель укладывают, а цепь проверяют и очищают. При подборе опирайтесь на наиболее жёсткий из кабелей жгута: цепь не должна изгибаться круче него.
В запросе желательны сведения о радиусе наименее гибкого кабеля, положении монтажа, составе и массе заполнения, условиях работы и протяжённости хода. По желанию заявку можно дополнить чертежом.
