Кабелеукладчик TU35x103-R55
Артикул: WB-003419
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003419 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 103 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 124 |
| Число секций: | 1 |
| Раздел: | Открытые |

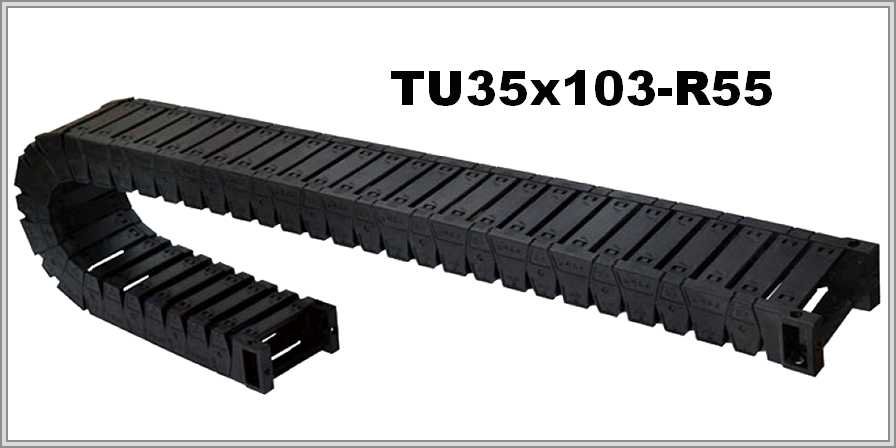

TU35x103-R55 — кабелеукладчик серии TU: открытый, радиус 55 мм, пластик
Обозначение цепи
Обозначение TU35x103-R55 дробится на части: серия TU, 35 — внутренняя высота, 103 — внутренняя ширина, R55 — радиус изгиба. Модули цепи из пластика, перекрыты мостиками-накладками; тип цепи — открытый. Размеры снаружи из таблицы: 46 мм в высоту, 124 мм в ширину. Серия TU, по описанию, антишумовая.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х103мм | 46х124мм | 55мм |
Расчётные величины
Петля будет высотой примерно 156 мм: это получается при двух радиусах и внешней высоте 46 мм. Рабочую площадь при заполнении на 80 % берут равной 2884 мм².
Подбор цепи
С верхней и нижней сторон модули открываются, благодаря чему кабель прокладывают, а цепь осматривают и чистят. Описание утверждает: износ механического характера исключён, поскольку кабели, газовые и жидкостные шланги в цепи друг относительно друга не движутся. Если радиус 55 мм окажется меньше допустимого для кабеля с наибольшей жёсткостью, такая цепь не годится.
В запросе нужны данные о монтажном положении цепи, заполнении и его массе, радиусе самого негибкого кабеля, протяжённости хода и условиях работы. Чертёж необязателен, но при желании его можно приложить.
