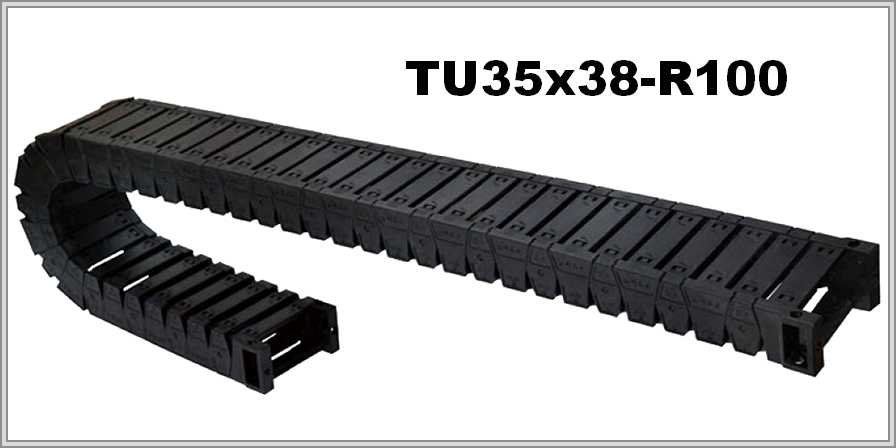

Кабелеукладчик TU35x38-R100
Артикул: WB-003424
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003424 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 38 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 62 |
| Число секций: | 1 |
| Раздел: | Открытые |
Цепь TU35x38-R100: открытая, пластик, радиус изгиба 100 мм
Обозначение цепи
Число 35 в TU35x38-R100 — внутренняя высота, число 38 — внутренняя ширина; после буквы R стоит радиус изгиба, 100 мм. 46 × 62 мм — внешний размер кабелеукладчика по таблице. Это открытая цепь; материал модулей — пластик, перекрытие — мостики-накладки.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х38мм | 46х62мм | 100мм |
Цифры и формулы
Ориентировочная высота петли TU35x38-R100 — 246 мм (найдена как 2R + 46 при R = 100). Внутреннее сечение — произведение внутренней высоты и внутренней ширины: 35 на 38 мм даёт 1330 мм².
Описание и подбор цепи
Верх и низ модулей раскрываются: линии здесь укладывают, проверяют и чистят. Минимально допустимый радиус наименее гибкого кабеля — нижняя граница для радиуса изгиба цепи. Продевание кабелей не требуется; конструкция лёгкая и рассчитана на динамично эксплуатируемое оборудование.
Для заявки пришлите положение монтажа, радиус наименее гибкого кабеля, условия эксплуатации, протяжённость хода и состав и массу заполнения. Фото заменяемой цепи не обязательно, но при желании его можно приложить.
