Кабелеукладчик TU35x38-R75
Артикул: WB-003420
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003420 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 38 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 62 |
| Число секций: | 1 |
| Раздел: | Открытые |

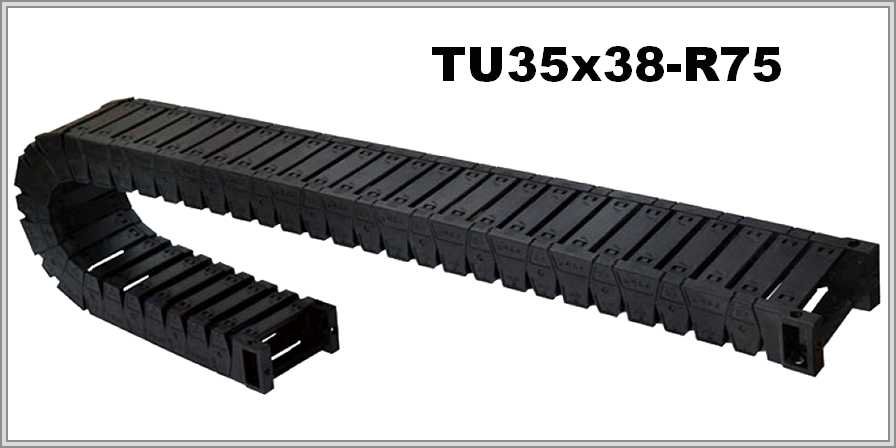

Открытый кабелеукладчик TU35x38-R75 из пластика: 35×38 мм, R 75
Исполнение и размеры
Модули цепи пластиковые, перекрытие — мостики-накладки; тип цепи — открытый. Размер цепи снаружи — 46 мм по высоте и 62 мм по ширине.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х38мм | 46х62мм | 75мм |
Расчёты по размерам
Внутренние высоту и ширину выбирают под жгут, предусматривая запас и перегородки. При радиусе 75 мм петля поднимается примерно на 196 мм: 2R + 46.
Описание и подбор цепи
Радиус изгиба цепи сверяют с наиболее жёстким кабелем: меньше его допустимого радиуса брать нельзя. Каждый модуль открывается как сверху, так и снизу, поэтому кабель можно уложить, а цепь — проверить и почистить. Не нужно продевать кабели: так указано в описании, где конструкцию называют лёгкой и пригодной для динамично эксплуатируемого оборудования.
В заявке пригодятся данные о линиях внутри и их массе, допустимом радиусе кабеля с наибольшей жёсткостью, условиях работы, длине хода и монтажном положении цепи. Приложить чертёж можно при желании.
