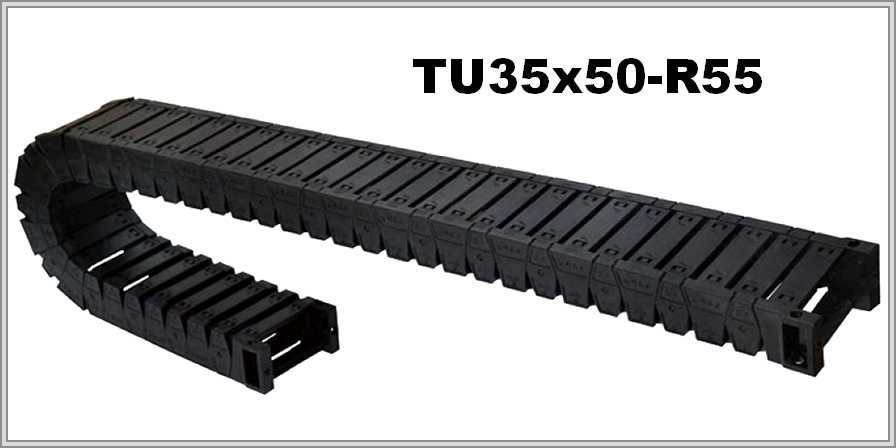

Кабелеукладчик TU35x50-R55
Артикул: WB-003415
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003415 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 74 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик TU35x50-R55 из пластика: 35×50 мм, R 55
Конструкция и материал
Читаем TU35x50-R55: TU — серия, 35×50 мм — внутренние высота и ширина, радиус изгиба 55 мм. В описании серия TU названа антишумовой. Внешние размеры составляют: 46 мм (высота) и 74 мм (ширина). Цепь открытая, модули перекрыты мостиками-накладками, материал — пластик.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х50мм | 46х74мм | 55мм |
Цифры по расчёту
При радиусе 55 мм петля поднимается примерно на 156 мм: 2R + 46. 80 % сечения — это 1400 мм² под кабели.
Подбор цепи
Открыть модули можно и сверху, и снизу: так решаются задачи укладки кабеля, обслуживания и очистки. Не берут цепь, радиус изгиба которой меньше допустимого для наименее гибкого кабеля. Как сообщается в описании, накладки сверху и снизу открываются легко, очистка цепи от загрязнений проста.
В письме нужны сведения об условиях эксплуатации, заполнении и его массе, длине перемещения, положении монтажа и радиусе наименее гибкого кабеля. По желанию можно приложить фото заменяемой цепи.
