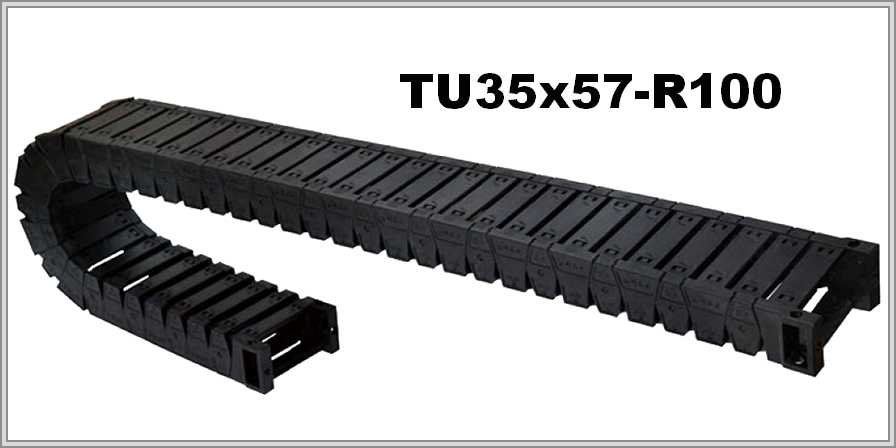

Кабелеукладчик TU35x57-R100
Артикул: WB-003426
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003426 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 57 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 81 |
| Число секций: | 1 |
| Раздел: | Открытые |
TU35x57-R100: кабелеукладчик открытого типа, радиус 100 мм, пластик
Устройство цепи
Из названия TU35x57-R100 понятно: TU — серия, внутренняя высота 35 и внутренняя ширина 57 мм, радиус R100. 46 × 81 мм — внешний размер этой цепи из таблицы. Пластиковые модули, открытое исполнение и перекрытие модулей мостиками-накладками — так устроена цепь.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х57мм | 46х81мм | 100мм |
Что даёт расчёт
246 мм займёт петля по высоте (2 × 100 плюс 46 мм внешней высоты). Сечение 35 на 57 мм равно 1995 мм².
Особенности цепи
Проверьте радиус 100 мм с допустимым радиусом кабеля с наибольшей жёсткостью: Радиус цепи не должен быть меньше этого значения. Конструкция модулей устроена так, что соединение и разборка идут быстро и легко, о чём говорится в описании. Открытая цепь даёт возможность осмотреть и заменить линии. При помощи открытых с обеих сторон модулей укладывается кабель, обслуживается и очищается цепь.
В заявке желательны данные об условиях работы, составе и массе заполнения, протяжённости хода, минимальном радиусе кабеля с наибольшей жёсткостью и положении монтажа. По желанию можно добавить чертёж.
