Кабелеукладчик TU35x57-R55
Артикул: WB-003416
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003416 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 57 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 81 |
| Число секций: | 1 |
| Раздел: | Открытые |

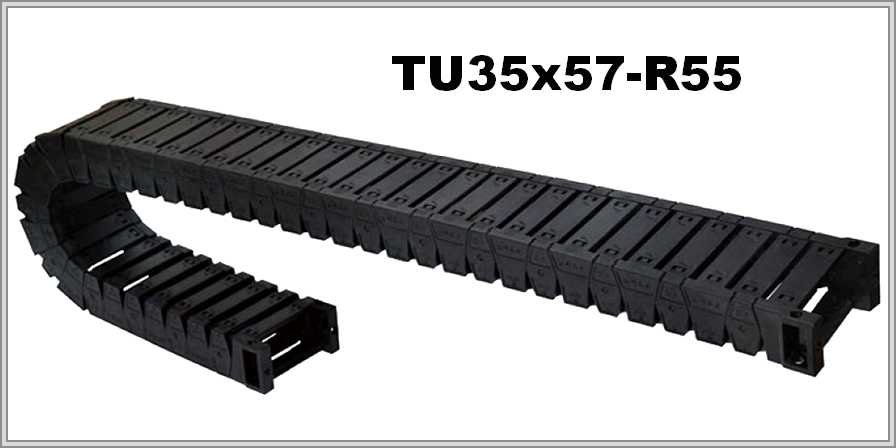

Открытый кабелеукладчик TU35x57-R55 из пластика: 35×57 мм, R 55
Устройство цепи
Числа в обозначении TU35x57-R55 задают внутренние высоту 35 мм и ширину 57 мм, а R55 — радиус изгиба в миллиметрах; TU — серия. Перекрытие модулей — мостики-накладки; цепь открытая, пластиковая. Внешние размеры таковы: 46 мм (высота) и 81 мм (ширина).
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х57мм | 46х81мм | 55мм |
Расчётные значения
80 % сечения — это 1596 мм² рабочей площади. При радиусе 55 мм длина цепи в изгибе ≈ πR — 172,8 мм.
Особенности цепи
При подборе учитывайте самый жёсткий кабель жгута: радиус изгиба цепи не должен быть меньше его минимального радиуса. Осмотр и очистка цепи, а также укладка кабеля возможны через верхние и нижние стороны модулей, которые раскрываются. В описании сообщается, что модули легко и быстро соединяются друг с другом и разбираются.
В заявке будут полезны сведения о ходе цепи, положении монтажа, перечне уложенных линий и их массе, условиях работы и радиусе наиболее жёсткого кабеля. Есть чертёж? Добавьте его к заявке, но это не обязательно.
