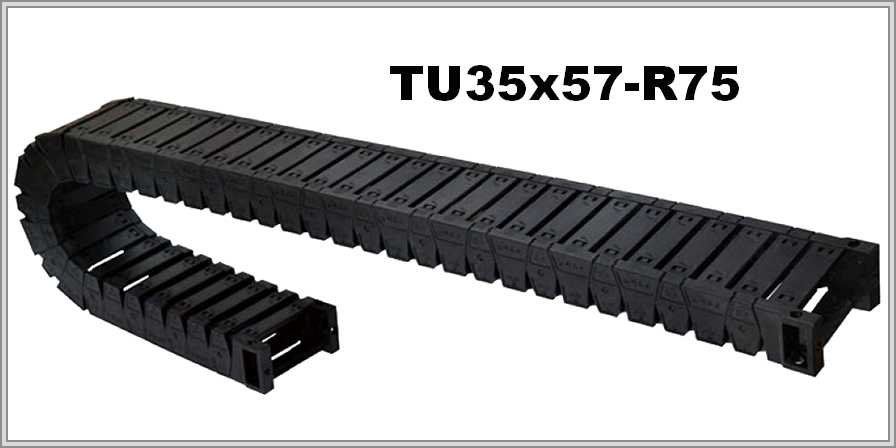

Кабелеукладчик TU35x57-R75

Name: TU35x57-R75
Brand: WorldBelt
SKU: WB-003421

Артикул: WB-003421

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Цепь TU35x57-R75 (серия TU) — открытая, пластиковая; изгибается по радиусу 75 мм, внутри 35×57 мм, снаружи 46×81 мм.

Характеристики

Артикул:	WB-003421
Производитель:	WorldBelt
Серия:	TU
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	57
Радиус изгиба, мм:	75
Внешняя высота, мм:	46
Внешняя ширина, мм:	81
Число секций:	1
Раздел:	Открытые

Пластиковый кабелеукладчик TU35x57-R75 открытого типа, серия TU

Основные размеры

Число 35 в TU35x57-R75 — внутренняя высота, 57 — внутренняя ширина; радиус изгиба записан как R75, а серия — TU. У цепи модули из пластика; исполнение открытого типа, перекрытие — мостики-накладки. Снаружи размеры цепи — 46 мм на 81 мм по таблице.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхШ	Радиус изгиба
TU35	35х57мм	46х81мм	75мм

Числа по цепи

Длина цепи в изгибе (≈ πR) для радиуса 75 мм составляет 235,6 мм. Удвойте радиус 75 мм и прибавьте внешнюю высоту 46 мм — получим 196 мм высоты петли.

TU35x57-R75 — схема конструкции

TU35x57-R75 — виды концевого крепления

Подбор и описание

Минимальный радиус кабеля с наибольшей жёсткостью служит нижней границей для радиуса изгиба цепи. Открыв модули сверху или снизу, получится проложить кабель, провести обслуживание и очистку. Быстро собрать модули и так же легко разобрать их позволяет конструкция, говорится в описании.

При обращении приведите положение монтажа, перечень линий внутри и их массу, минимальный радиус кабеля с наибольшей жёсткостью, условия эксплуатации и ход цепи. Снимок прежней цепи при желании можно приложить, если она сохранилась.
