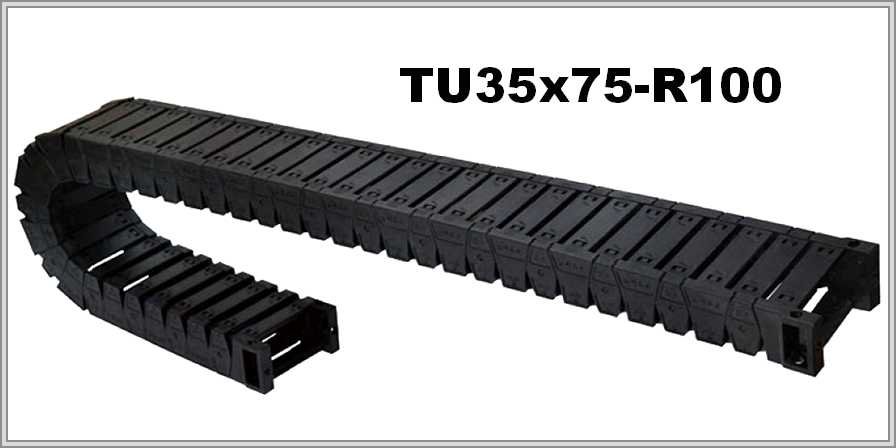

Кабелеукладчик TU35x75-R100
Артикул: WB-003427
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003427 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 99 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытая пластиковая цепь TU35x75-R100: изгиб 100 мм, сечение 35×75 мм
Расшифровка и размеры
Расшифруем TU35x75-R100: TU — серия, внутренние размеры (высота и ширина) 35×75 мм, R100 — радиус изгиба. 46 × 99 мм — внешние размеры цепи из таблицы. Модули цепи пластиковые, перекрыты мостиками-накладками; исполнение — открытое.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х75мм | 46х99мм | 100мм |
Цифры для подбора
Полная площадь сечения равна 2625 мм² (35 на 75 мм). Заполнение сечения на 80 % означает рабочую площадь 2100 мм².
Подбор цепи
Кабелеукладчик берёт под защиту электрический кабель и пневмогидравлические шланги: речь о механических повреждениях. Если радиус 100 мм будет меньше минимально допустимого для самого жёсткого кабеля в составе жгута, такая цепь не подойдёт. Модули открываются с верхней и с нижней стороны, чтобы уложить кабель, обслужить и очистить цепь.
При обращении укажите условия эксплуатации, состав и массу заполнения, радиус самого жёсткого кабеля в составе жгута, длину перемещения и положение при монтаже. При желании можно приложить чертёж.
