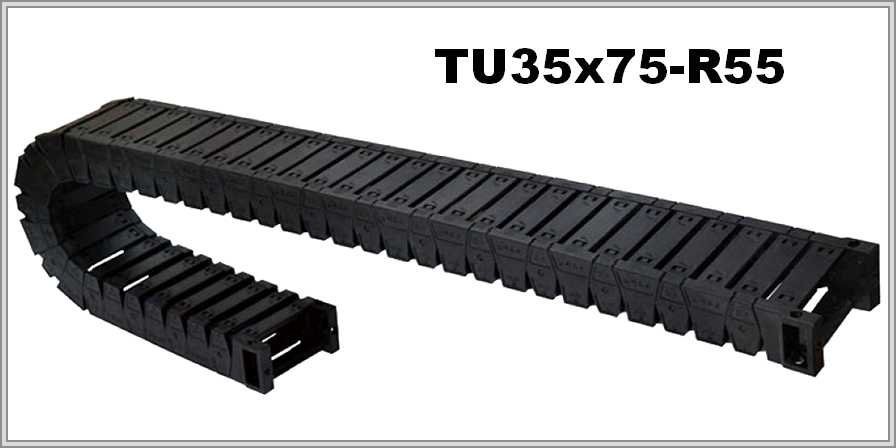

Кабелеукладчик TU35x75-R55
Артикул: WB-003418
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003418 |
| Производитель: | WorldBelt |
| Серия: | TU |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 46 |
| Внешняя ширина, мм: | 99 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик TU35x75-R55 серии TU: R55, внутреннее сечение 35×75 мм, открытый
Основные размеры
Название TU35x75-R55 состоит из обозначения серии TU, внутренних размеров 35×75 мм и радиуса изгиба R55. TU35x75-R55 — пластик и открытый тип, с перекрытием модулей: мостики-накладки. Описание называет серию TU антишумовой. Снаружи цепь составляет 46 × 99 мм по таблице.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхШ | Радиус изгиба |
| TU35 | 35х75мм | 46х99мм | 55мм |
Цифры для подбора
80 % сечения — это 2100 мм² рабочей площади. Складываем 2R и внешнюю высоту: 156 мм — такова высота петли при R = 55 мм.
Правила подбора
Длинный ход требует проверки свободнонесущей длины цепи и установки опор. Цепь берёт под защиту электрокабель и пневмогидравлические шланги: в описании речь о механических повреждениях. Через открывающиеся с обеих сторон модули кабель прокладывают, а цепь обслуживают и очищают. Не берут цепь, у которой радиус изгиба ниже допустимого для наиболее жёсткого из прокладываемых кабелей.
В заявке нужны сведения о радиусе наиболее жёсткого из прокладываемых кабелей, составе и массе заполнения, положении монтажа, условиях эксплуатации и ходе цепи. Если есть старая цепь, можно приложить её фото; чертёж тоже подойдёт.
