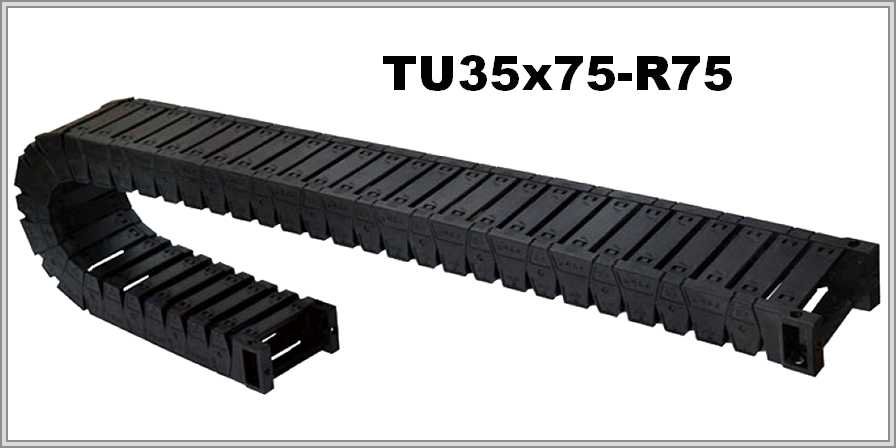

Кабелеукладчик TU35x75-R75

Name: TU35x75-R75
Brand: WorldBelt
SKU: WB-003422

Артикул: WB-003422

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Пластик, открытое исполнение, серия TU: TU35x75-R75 с радиусом изгиба 75 мм, внутренней высотой 35 мм и внутренней шириной 75 мм.

Характеристики

Артикул:	WB-003422
Производитель:	WorldBelt
Серия:	TU
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	75
Радиус изгиба, мм:	75
Внешняя высота, мм:	46
Внешняя ширина, мм:	99
Число секций:	1
Раздел:	Открытые

Пластиковый кабелеукладчик TU35x75-R75 с радиусом изгиба 75 мм

Устройство цепи

TU35x75-R75 — вот так устроено обозначение: TU — серия, 35 — внутренняя высота, 75 — внутренняя ширина, R75 — радиус изгиба. Открытая по конструкции, эта цепь выполнена из пластика, а перекрытие её модулей — мостики-накладки. 46 × 99 мм — внешний размер цепи из таблицы.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхШ	Радиус изгиба
TU35	35х75мм	46х99мм	75мм

Расчёты по размерам

Длина цепи на изгибе ≈ πR: при R = 75 мм это 235,6 мм. Общая площадь сечения составляет 2625 мм² (35 × 75 мм).

TU35x75-R75 — схема конструкции

TU35x75-R75 — виды концевого крепления

Подбор и описание

Сравните радиус 75 мм с минимальным радиусом наименее гибкого кабеля: радиус цепи не берут меньше этого значения. Если открыть модули сверху или снизу, можно проложить кабель, провести обслуживание и очистку. Электрический кабель и пневмогидравлические шланги в цепи получают защиту от механических повреждений.

Для расчёта назовите условия эксплуатации, величину перемещения, сведения о заполнении и его массе, положение цепи при монтаже и радиус наименее гибкого кабеля. Если есть прежняя цепь, при желании пришлите её фото; чертёж также подойдёт.
