Кабелеукладчик GM35-2x50-R100

Name: GM35-2x50-R100
Brand: WorldBelt
SKU: WB-002797

Артикул: WB-002797

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GM35-2x50-R100 — закрытая цепь из полиамида: внутренняя высота 35 мм, внутренняя ширина 50 мм, радиус изгиба 100 мм.

Характеристики

Артикул:	WB-002797
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	50
Радиус изгиба, мм:	100
Внешняя высота, мм:	58
Внешняя ширина, мм:	80
Число секций:	1
Раздел:	Закрытые

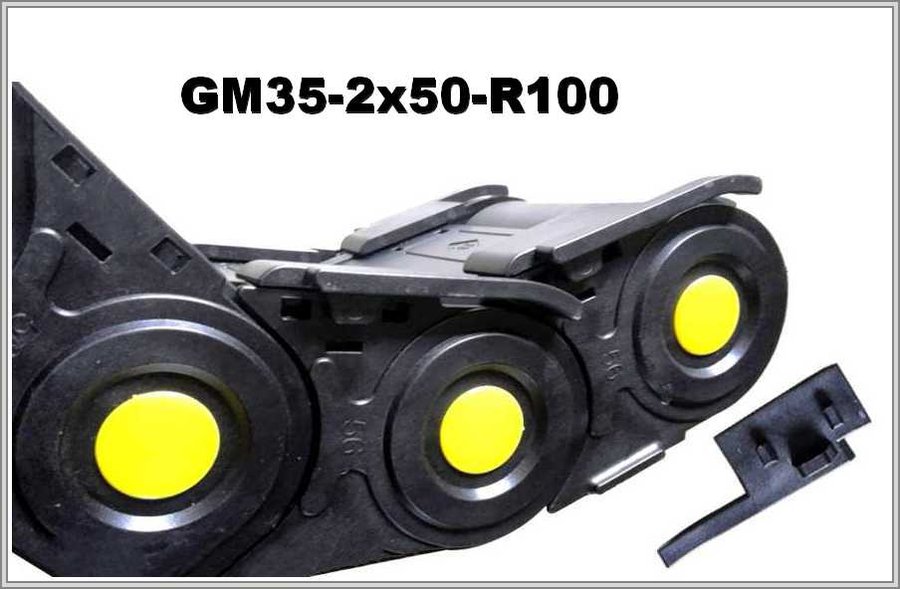

Кабелеукладчик GM35-2x50-R100 из полиамида: внутри 35 × 50 мм

Радиус изгиба и размеры

Радиус изгиба GM35-2x50-R100 — от 100 мм. Внешняя высота 58 мм, внешняя ширина 80 мм, внутренняя высота 35 мм, внутренняя ширина 50 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GM35-2	35х50	58х80	100

Высота петли и рабочая площадь

Высота петли ≈ 258 мм (2R + внешняя высота: удвоенный радиус 100 мм плюс внешняя высота 58 мм). Заполнение на 80 % оставляет рабочую площадь 1400 мм².

GM35-2x50-R100 — схема конструкции

GM35-2x50-R100 — виды концевого крепления

Конструкция по описанию и правила подбора

Кабели управления и питания укладывают, легко открыв верхние и нижние крышки-защёлки. Описание называет цепь предназначенной для условий интенсивного загрязнения и большой нагрузки. Допустимый радиус самого жёсткого кабеля не должен превышать радиус цепи. Если ход GM35-2x50-R100 длинный, учитывают свободнонесущую длину и опоры.

Расскажите, на какое расстояние должна перемещаться GM35-2x50-R100, что и каким весом в неё уложат, в каком положении и в каких условиях она будет работать, а также каков минимальный радиус самого жёсткого кабеля. Фото старой цепи или чертёж — при желании.
