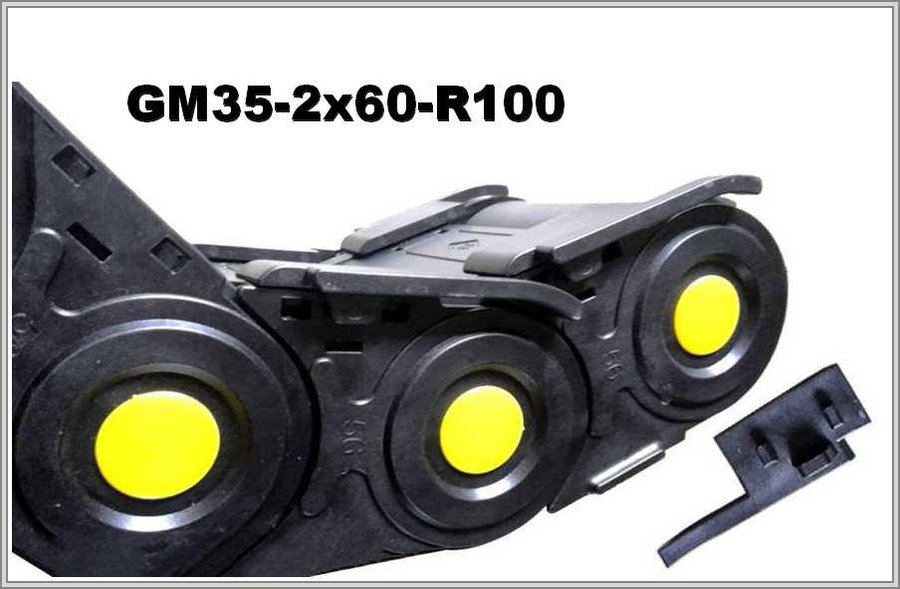

Кабелеукладчик GM35-2x60-R100

Name: GM35-2x60-R100
Brand: WorldBelt
SKU: WB-002798

Артикул: WB-002798

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Закрытый полиамидный кабелеукладчик GM35-2x60-R100: внутри 35 × 60 мм, снаружи 58 × 90 мм, радиус изгиба 100 мм.

Характеристики

Артикул:	WB-002798
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	60
Радиус изгиба, мм:	100
Внешняя высота, мм:	58
Внешняя ширина, мм:	90
Число секций:	1
Раздел:	Закрытые

Полиамидная цепь GM35-2x60-R100 серии GM, R 100 мм

Размеры GM35-2x60-R100

Внутренняя высота модуля GM35-2 — 35 мм, внутренняя ширина составляет 60 мм; внешние размеры: высота 58 мм, ширина 90 мм. R = 100 мм. Ориентир при выборе — самый жёсткий кабель: радиус цепи не меньше его допустимого радиуса.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GM35-2	35х60	58х90	100

Изгиб GM35-2 и заполнение

В изгибе длина цепи ≈ πR: π × 100 ≈ 314,2 мм. При заполнении 80 % рабочая площадь сечения — 1680 мм² от сечения 2100 мм².

GM35-2x60-R100 — схема конструкции

GM35-2x60-R100 — виды концевого крепления

Исполнение GM35-2x60-R100

Химических веществ такие цепи не боятся, а от пластиковых отличаются большей прочностью и термостойкостью, как сказано в описании. У GM35-2x60-R100: усиливающие вставки при необходимости добавляют в каждый модуль. Модуль GM35-2x60-R100: крышки-защёлки, верхние и нижние, открывают, чтобы уложить кабели управления и питания.

Подбор GM35-2x60-R100 опирается на заявку: условия работы; радиус, который допускает самый жёсткий кабель; масса и состав заполнения; положение при монтаже; длина перемещения. При желании можно приложить эскиз цепи или снимок старой цепи.
