Кабелеукладчик DH45-R75
Артикул: WB-003433
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003433 |
| Производитель: | WorldBelt |
| Шаг, мм: | 45 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 32 |
| Макс. внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Открытые |

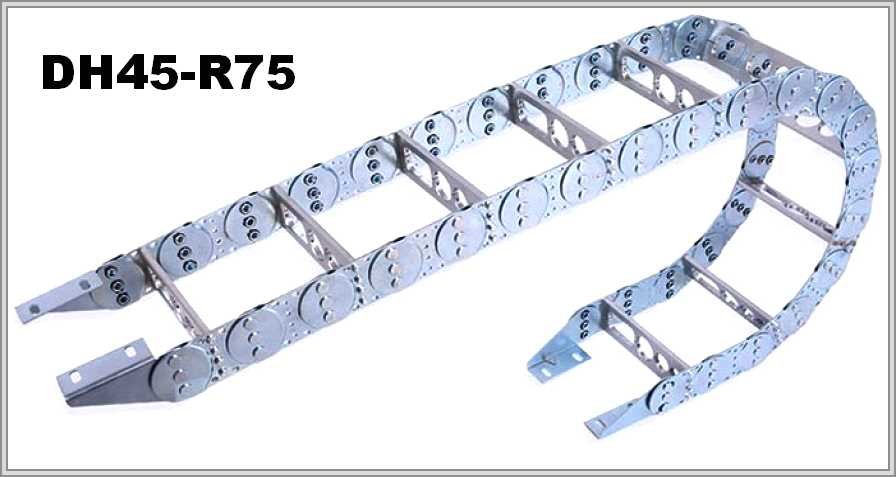

Открытый кабелеукладчик DH45-R75 из стали, радиус 75 мм
Радиус DH45-R75
Радиус цепи подбирают не меньше минимально допустимого радиуса самого жёсткого кабеля. Символ R в обозначении DH45-R75 обозначает радиус изгиба: 75 мм. Изгиб радиусом 75 мм занимает по цепи ≈ 235,6 мм (πR).
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH45 | 32хмм | 50-250хмм | 75мм | 45мм |
Размеры DH45-R75
Сечение берут такое, чтобы в нём поместились жгут, запас и разделители. Внутреннюю ширину выбирают в диапазоне от 50 до 250 мм при внутренней высоте 32 мм; шаг составляет 45 мм. Площадь сечения DH45-R75 — от 1600 мм² до 8000 мм²: это 32 × 50 и 32 × 250 соответственно.
Перегородки цепи
Для цепи предусмотрено 3 типа перегородок.
Для расчёта под DH45-R75 понадобятся: условия работы; длина перемещения цепи; радиус, ниже которого самый жёсткий кабель гнуть нельзя; положение монтажа; вес и состав заполнения. Заявку можно дополнить чертежом или фото старой цепи.
